Назначение разъёма ШР48П26ЭГ2

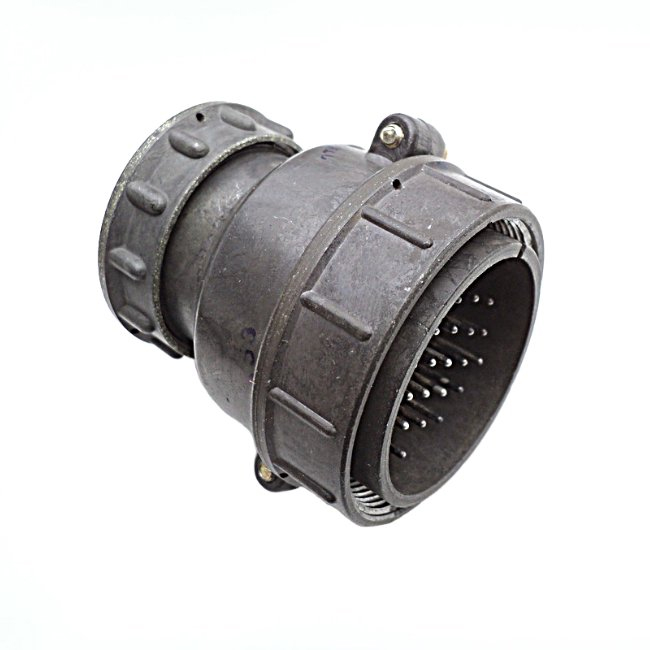

ШР48П26ЭГ2 — это кабельная вилка из серии цилиндрических штепсельных разъёмов ШР. Изделие предназначено для соединения многожильных силовых и сигнальных цепей в радиоэлектронной и радиотехнической аппаратуре. Разъём относится к соединителям общего назначения и применяется в электрических цепях постоянного и переменного тока, работающих на частотах до 3 МГц.

Вилка выполнена негерметичной, с прямым патрубком, и рассчитана на экранированный кабель с проходным диаметром около 52 мм. Такое исполнение позволяет использовать изделие в составе кабельных сборок, где требуется надёжное механическое крепление кабеля и защита соединения от внешних воздействий.

Подтверждённые особенности и технические характеристики

Конструкция и электрические параметры разъёма ШР48П26ЭГ2 определяются его принадлежностью к серии ШР и конкретным исполнением с 26 контактами. Ниже приведены основные сведения, подтверждённые для данной модели.

Электрические параметры

• Количество контактов — 26.
• Диаметр контакта — около 1,5 мм.
• Максимальное рабочее напряжение (амплитудное значение) — до 850 В постоянного или переменного тока.
• Рабочий ток на один контакт — до 20 А.
• Суммарная максимальная токовая нагрузка на весь разъём — порядка 234 А.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Переходное сопротивление контакта — не более 2,5 мОм (типично для контактов диаметром 1,5 мм).

Конструктивные особенности

• Тип — кабельная вилка.
• Исполнение — негерметичное, с прямым патрубком.
• Ориентированность на экранированный кабель с проходным диаметром около 52 мм.
• Область применения по частоте — цепи постоянного и переменного тока до 3 МГц.

Условия эксплуатации

Разъём ШР48П26ЭГ2 рассчитан на работу в достаточно жёстких условиях, что подтверждается следующими параметрами:

• Диапазон температур окружающей среды — примерно от минус 60 °C до плюс 60 °C.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g).
• Выдерживает механические удары: одиночные — до 5000 м/с², многократные — до 350 м/с².
• Допускается работа при пониженном атмосферном давлении порядка 1,3 умножить на 10 в минус четвёртой степени Па.

Перечисленные воздействия характерны для аппаратуры, эксплуатируемой на подвижных объектах и в условиях интенсивных механических нагрузок.

Надёжность и ресурс

Разъём предназначен для многократного соединения и разъединения. Количество допустимых сочленений-расчленений указывается порядка 500 циклов. Минимально гарантированная наработка составляет около 1000 часов, а срок сохраняемости — до 15 лет при хранении по нормам.

Приёмка изделия — «5», что соответствует высокому уровню контроля качества. Год выпуска в пределах 79–85. Указанные сведения относятся к подтверждённым характеристикам и особенностям применения разъёма ШР48П26ЭГ2 в составе радиоэлектронной и радиотехнической аппаратуры.
