Назначение

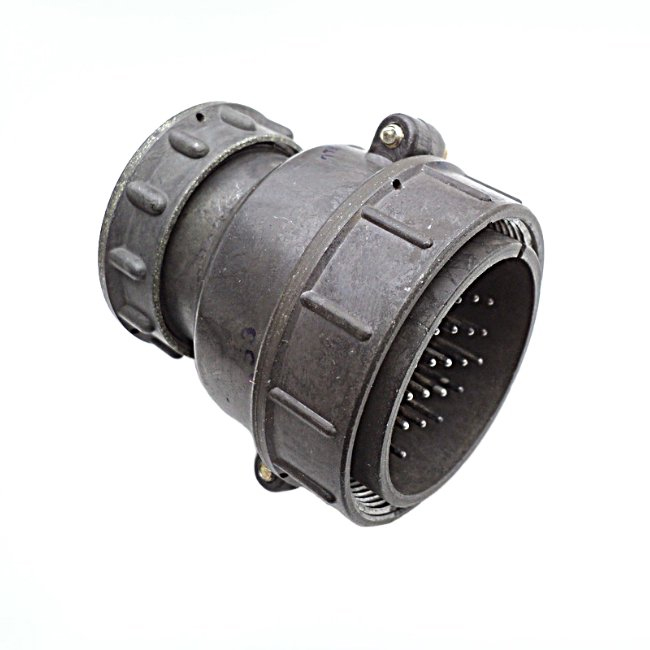

ШР48П26ЭГ2 — кабельная вилка из серии разъёмов ШР, предназначенная для надёжного соединения электрических цепей переменного и постоянного тока. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в климатическом исполнении УХЛ. Вилка обеспечивает механическое и электрическое сопряжение кабеля с ответной частью разъёма, передавая питание и сигналы между блоками и узлами аппаратуры.

Основные технические характеристики

Разъём относится к негерметичным соединителям. Конструкция включает 26 контактов диаметром 1,5 мм. Каждый контакт рассчитан на ток до 20 А, суммарный ток по всем контактам достигает 234 А. Рабочее напряжение — до 850 В, частота переменного тока — до 3 МГц.

• Тип изделия: кабельная вилка серии ШР.
• Количество контактов: 26.
• Диаметр контакта: 1,5 мм.
• Ток на контакт: до 20 А; суммарно: до 234 А.
• Рабочее напряжение: до 850 В.
• Частота переменного тока: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Присоединение проводников: пайка.
• Патрубок: прямой, для экранированного кабеля, проходной диаметр 52 мм.
• Герметичность: негерметичное исполнение.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 м/с², а также механические удары с ускорением до 5000 м/с² при одиночном воздействии. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па.

Ресурс и надёжность

Назначенный ресурс составляет 1000 часов наработки. Конструкция рассчитана на 500 соединений-расчленений, что подтверждает пригодность вилки для многократного подключения и отключения в процессе эксплуатации и обслуживания аппаратуры.

Конструкция и применение

Вилка оснащена прямым патрубком для экранированного кабеля с проходным диаметром 52 мм и допускает пайку проводников к контактам. Такое исполнение упрощает монтаж экранированных кабельных сборок и обеспечивает надёжный контакт в условиях вибрации и ударных нагрузок. Сопротивление изоляции не менее 5000 МОм гарантирует минимальные утечки и стабильность электрических параметров.

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, в том числе в составе кабельных соединений между блоками и модулями. Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате. Вилка не является герметичной, поэтому при монтаже следует учитывать условия окружающей среды и предусматривать защиту сочленения от прямого воздействия влаги и загрязнений.

Приёмка и данные партии

Для данной позиции указана приёмка «5», что соответствует категории приёмки по действующей системе контроля качества. Год выпуска — 91. Артикул товара — 41348, категория — ШР48. Производитель в данных о товаре не указан.

Область использования

1. Соединение электрических цепей переменного и постоянного тока в аппаратуре.
2. Монтаж экранированных кабельных сборок с прямым патрубком.
3. Эксплуатация в составе радиоэлектронной и радиотехнической аппаратуры.
4. Работа в климатическом исполнении УХЛ при температурах от минус 60 до плюс 60 градусов Цельсия.
5. Условия с вибрацией, ударами и пониженным давлением в пределах указанных значений.
