Назначение разъёма ШР48П26ЭГ2

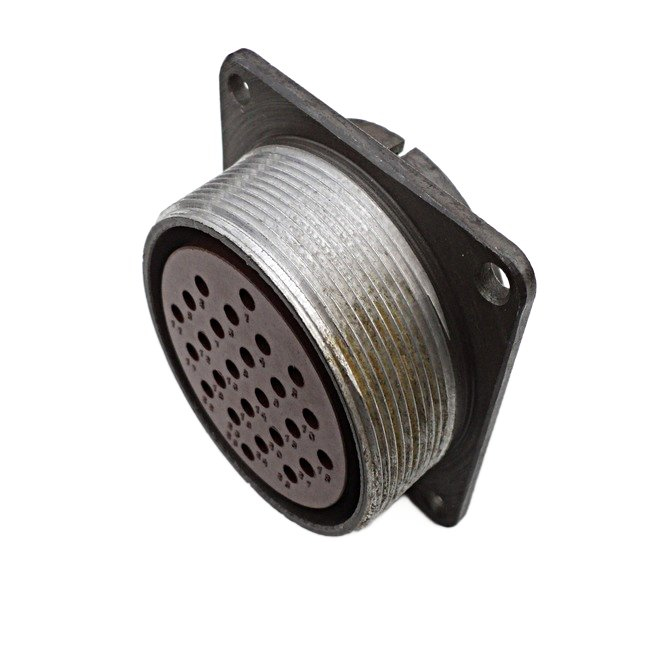

ШР48П26ЭГ2 (розетка) относится к серии цилиндрических электрических соединителей ШР, предназначенных для работы в распределительных и приборных электрических цепях. Это 26-контактная негерметичная розетка серии ШР, выполненная в приборном исполнении без патрубка. Разъём используется для коммутации экранированных кабелей в цепях постоянного и переменного тока, в том числе в распределительных устройствах, панельных приборах и силовых линиях.

Условное обозначение расшифровывается так: буквенная часть «ШР» обозначает серию цилиндрических соединителей, «48» — типоразмер, «26Э» — 26 экранированных контактов, «Г2» — розетка приборного исполнения.

Подтверждённые технические характеристики

Электрические и конструктивные параметры соединителя приведены ниже.

• Количество контактов — 26 штук; диаметр контактных стержней обычно составляет 1,5 миллиметра.
• Максимальное рабочее напряжение — до 850 вольт постоянного и переменного тока (амплитудное значение).
• Максимальная токовая нагрузка на один контакт — до 20 ампер.
• Суммарная токовая нагрузка на весь соединитель — до 234 ампер.
• Проходной диаметр корпуса — около 52 миллиметров, что характерно для типоразмера ШР48.
• Рабочая частота переменного тока — до 3 мегагерц.
• Ресурс коммутаций — до 500 сочленений.
• Наработка — порядка 1000 часов; срок сохраняемости — до 15 лет.

Особенности конструкции

Розетка выполнена в приборном исполнении без патрубка, что позволяет устанавливать её непосредственно на панель прибора. Корпус имеет проходной диаметр около 52 миллиметров. Контакты обеспечивают низкое переходное сопротивление и надёжное сочленение, что важно при передаче сигналов и питания в экранированных цепях.

Соединитель рассчитан на многократные коммутации — до 500 циклов, обладает длительным ресурсом наработки порядка 1000 часов и сроком сохраняемости до 15 лет. Такое сочетание параметров делает его пригодным для ответственных узлов, где требуется стабильное электрическое соединение с повышенным числом контактов.

Применение

ШР48П26ЭГ2 применяется в промышленной автоматике, энергетике, транспортных системах и приборных панелях, где требуется надёжное силовое соединение с повышенным числом контактов. Разъём востребован при монтаже распределительных устройств, панельных приборов и силовых линий, а также при коммутации экранированных кабелей в цепях постоянного и переменного тока.

Для подбора аналогов и уточнения условий эксплуатации полезно сопоставлять ШР48П26ЭГ2 с другими разъёмами серии ШР по току и присоединительным размерам. Типовая схема подключения также может быть составлена исходя из числа контактов и допустимой нагрузки на каждый из них.
