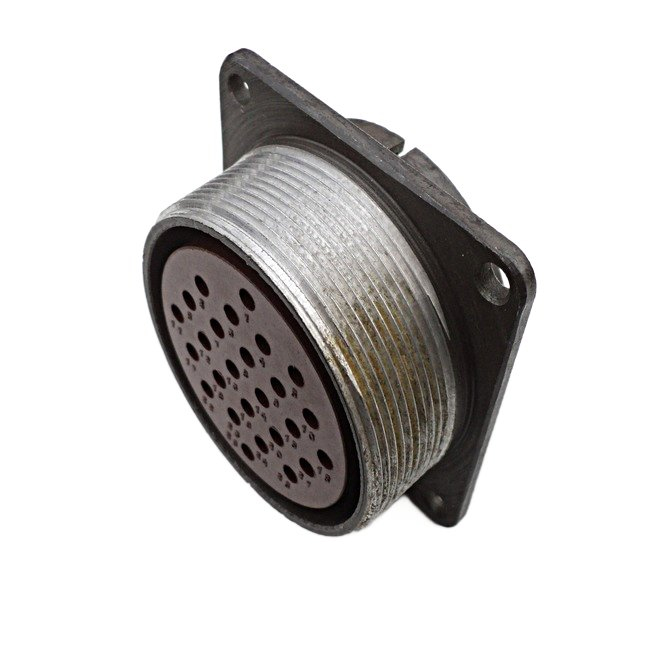

Назначение розетки ШР48П26ЭГ2

ШР48П26ЭГ2 — это приборная розетка серии ШР, предназначенная для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие относится к категории цилиндрических соединителей ручного сочленения и применяется как соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре.

Розетка выполнена в блочном исполнении. Краткое описание из каталога — «блочная». Это означает, что изделие представляет собой самостоятельный монтажный блок с розеточной частью разъёма, устанавливаемый в аппаратуре.

Расшифровка обозначения ШР48П26ЭГ2

Маркировка несёт полную информацию о конструкции и возможностях соединителя:

• ШР — тип соединителя;
• 48 — условный размер корпуса;
• П — исполнение без патрубка;
• 26 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — розетка;
• 2 — сочетание контактов.

Таким образом, уже по названию можно определить, что перед нами 26-контактная розетка с корпусом условного размера 48, предназначенная для работы с экранированным кабелем и не имеющая патрубка.

Подтверждённые технические характеристики

Ниже перечислены характеристики, заявленные для данной модели:

• количество контактов — 26;
• рабочее напряжение — до 850 В;
• токовая нагрузка на контакт — 20 А;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление электрического контакта — не более 2,5 мОм;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Перечисленные параметры определяют область применения изделия: цепи с напряжением до 850 В, где требуется повышенная токовая нагрузка на контакт и стабильность переходного сопротивления.

Конструкция и особенности исполнения

ШР48П26ЭГ2 — цилиндрический соединитель ручного сочленения. Соединение выполняется резьбовым способом, что обеспечивает прочное и надёжное разъёмное соединение, устойчивое к вибрационным и механическим воздействиям. Контакты имеют серебряное покрытие, которое снижает сопротивление электрического контакта и повышает его стабильность при длительной эксплуатации.

Исполнение без патрубка и исполнение для экранированного кабеля делают розетку пригодной для использования в аппаратуре, где требуется экранирование и защита цепей от помех. Изделие предназначено для внутреннего применения, а также для наружного — при защите от пыли и воды со стороны пользователя.

Применение

Розетку применяют в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Она подходит для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Благодаря 26 контактам и допустимому току 20 А на контакт изделие востребовано там, где необходимо передавать несколько независимых сигналов и цепей питания через один разъём.

Резьбовое сочленение и серебряное покрытие контактов делают розетку пригодной для оборудования, к которому предъявляются требования по надёжности разъёмного соединения и стабильности электрических параметров.

Приемка и год выпуска

Для данной позиции указаны приемка «5» и год 93-94. Эти сведения относятся к характеристикам VirtueMart и подтверждают категорию приёмки изделия и период его выпуска. Производитель в данных о товаре не указан.

Кратко

ШР48П26ЭГ2 — это надёжная 26-контактная розетка серии ШР для аппаратуры, где требуются прочное разъёмное резьбовое соединение, высокий допустимый ток на контакт и работа в цепях напряжением до 850 В. Артикул позиции — 41350, категория — ШР48.
