Назначение

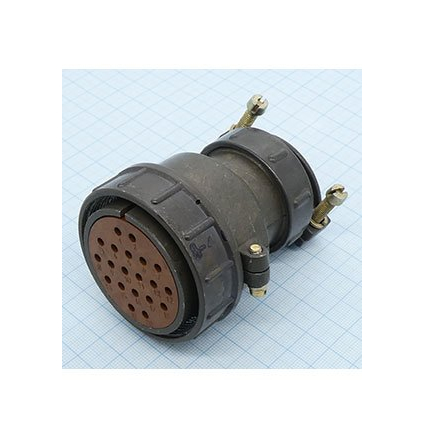

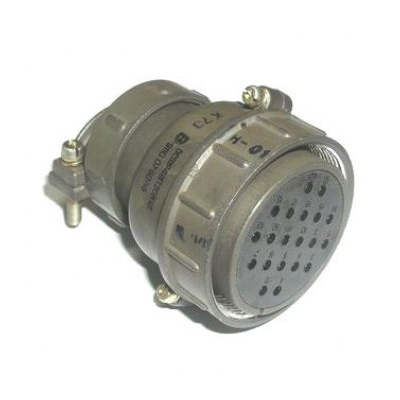

ШР48П20НШ1 (артикул 51716) — кабельная розетка из серии негерметичных штепсельных разъёмов ШР. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также для ручного соединения проводов или кабелей неэкранированного типа в цепях переменного и постоянного тока частотой до 3–5 МГц.

Розетка имеет условный размер корпуса 48 и прямой патрубок. В маркировке отражены основные конструктивные признаки изделия, что упрощает подбор разъёма под конкретную схему подключения и тип кабеля.

Маркировка и конструкция

Обозначение модели расшифровывается по элементам серии ШР:

• ШР — штепсельный разъём негерметичного исполнения;
• 48 — условный размер корпуса;
• П — прямой патрубок;
• 20 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Ш — розетка;
• 1 — комбинация контактов.

Корпус выполнен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3, контакты — из латуни ЛС59-1 с покрытием никелем. Проходной диаметр патрубка составляет 52 мм, масса изделия — около 242 г.

Электрические характеристики

Розетка оснащена 20 контактами: 14 контактов диаметром 1,5 мм рассчитаны на ток до 20 А на контакт, 6 контактов диаметром 2,5 мм — на ток до 35 А на контакт. Максимальная суммарная токовая нагрузка достигает 290 А, рабочее напряжение — до 850 В.

• Сопротивление контакта — не более 1–2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500.
• Наработка — не менее 1000 ч.
• Сохраняемость — 15 лет.

Условия эксплуатации и применение

Разъём рассчитан на климатическое исполнение УХЛ и работу при температуре от -60 до +60 °С. Он выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², а также линейную нагрузку с ускорением до 2000 м/с².

Розетку применяют в аппаратуре, где требуется ручное сочленение кабельных цепей с неэкранированным кабелем и рабочие нагрузки соответствуют указанным параметрам. Модель подходит для цепей переменного и постоянного тока частотой до 3–5 МГц и может использоваться в составе радиоэлектронных и радиотехнических устройств. В карточке товара указан год 2015.
