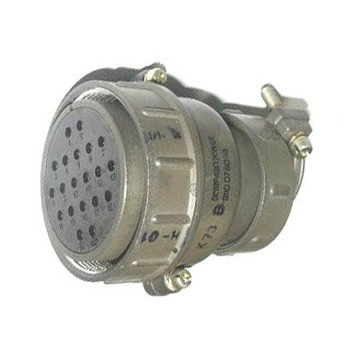

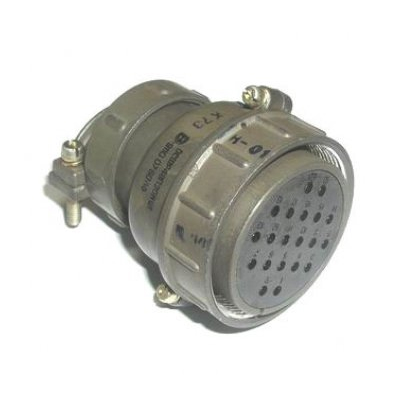

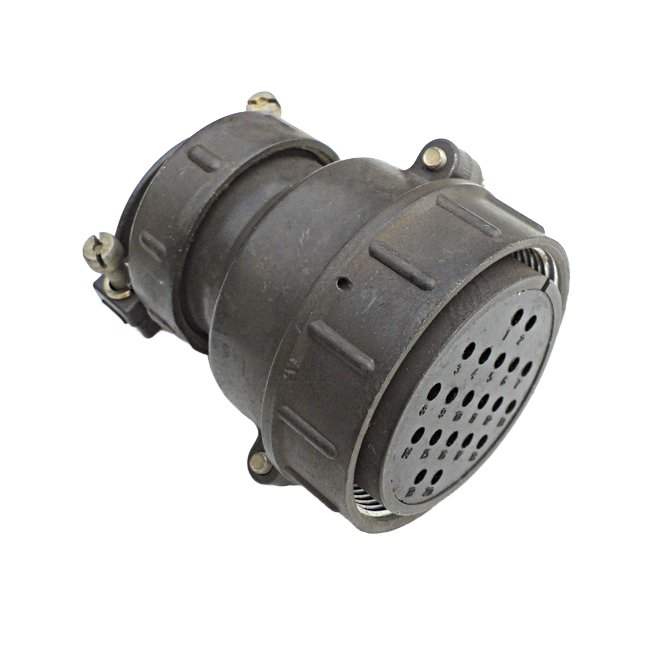

ШР48П20НШ1 розетка

ШР48П20НШ1 — это цилиндрический негерметичный кабельный разъём‑розетка из серии ШР, применяемый в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей питания и сигналов.

Расшифровка обозначения

• ШР — штепсельный негерметичный разъём.

• 48 — условный размер корпуса.

• П — исполнение с прямым патрубком для кабеля.

• 20 — количество контактов.

• Н — предназначен для подключения неэкранированного кабеля.

• Ш1 — тип розетки и сочетание контактов.

Конструкция и контакты

Розетка рассчитана на 20 контактов: 14 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм.
Контакты обычно выполнены из латуни с покрытием серебра или никеля, корпус — из алюминиевого сплава, а изоляторы — из пресс‑материала (например, карболита).

Основные электрические параметры

• Максимальное рабочее напряжение — до 850 В постоянного или переменного тока.

• Предельный ток на контакте 1,5 мм — около 10–20 А, на контакте 2,5 мм — порядка 25–35 А.

• Суммарный ток на весь разъём может достигать до примерно 290 А.

• Сопротивление контактов составляет единицы миллиом (≈1–2,5 мОм), а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Применение и условия эксплуатации

Розетка ШР48П20НШ1 используется как соединитель общего назначения в электрических цепях постоянного и переменного тока (частотой до нескольких МГц) при напряжении до 850 В.
Разъём рассчитан на многократные сочленения‑расчленения (около 500 циклов), имеет ресурс наработки порядка 1000 часов и срок сохраняемости не менее 15 лет, применяется в климатическом исполнении УХЛ (внутри помещений и снаружи при защите от пыли и влаги).
