Назначение розетки ШР48П20НШ1

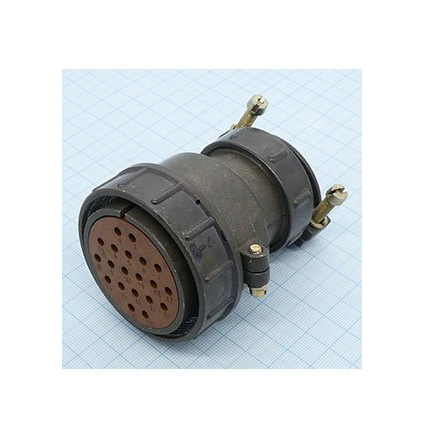

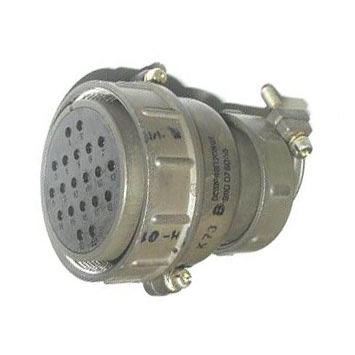

ШР48П20НШ1 — это кабельная розетка из серии негерметичных штепсельных соединителей ШР. Изделие предназначено для надежного электрического соединения в радиоэлектронной и промышленной аппаратуре. Розетка применяется там, где требуется передача значительных токов через компактный цилиндрический разъем с резьбовым соединением.

Конструкция относится к негерметичному типу, то есть защита от пыли и влаги обеспечивается потребителем при монтаже. Розетка выпускается в климатическом исполнении УХЛ и подходит как для внутреннего, так и для наружного монтажа при условии дополнительной защиты.

Электрические характеристики

Соединитель имеет 20 контактов двух типов:

• 14 контактов диаметром 1,5 мм с допустимым током до 20 А на контакт;
• 6 контактов диаметром 2,5 мм с допустимым током до 35 А на контакт.

Максимальная суммарная нагрузка достигает 290 А, рабочее напряжение — до 850 В переменного или постоянного тока. Сопротивление контакта не превышает 1,0–2,5 мОм, а сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях.

Контакты изготовлены из латуни с серебряным покрытием. Хвостовики рассчитаны на провода сечением до 1,93 мм² для контактов диаметром 1,5 мм.

Расшифровка обозначения

Маркировка ШР48П20НШ1 читается следующим образом: ШР — штепсельный негерметичный соединитель; 48 — условный размер корпуса; П — прямой патрубок; 20 — число контактов; Н — гайка для неэкранированного кабеля; Ш — розетка; 1 — комбинация контактов.

Условия эксплуатации и надежность

Розетка выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² и линейное ускорение до 2000 м/с². Рабочие температуры лежат в пределах от минус 60°C до плюс 60°C с учетом перегрева контактов до плюс 110°C. Сохраняется работоспособность при пониженном давлении до 1,3·10⁻⁴ Па.

Ресурс изделия включает не менее 500 циклов сочленения и расчленения, минимальную наработку 1000 часов и срок хранения 15 лет.

Совместимость и применение

Розетка совместима с вилками типа ШР48П20ЭШ1 или ШР48ПК20НШ1. Корпус цилиндрический с резьбовым соединением, масса не превышает 242 г. Применяется в составе кабельных сборок промышленного и радиоэлектронного оборудования, где необходимы многоcontactные силовые соединения с высокими токами на контакт.
