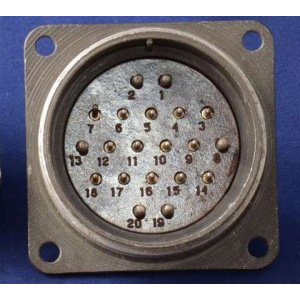

ШР48П20ЭШ1 — это цилиндрический низкочастотный соединительный разъем вилкового (вилка‑блочная) исполнения, относящийся к серии ШР и предназначен для применения в радио‑ и электронной аппаратуре общего назначения, в том числе в условиях повышенных механических нагрузок.

• Тип контактов: штыревые, извлекаемые, круглой формы.

• Количество контактов: 20 шт.

• Диаметр контактов: 14 шт. Ø 1,5 мм и 6 шт. Ø 2,5 мм.

• Покрытие контактов — серебро, материал контактов — латунь.

• Максимальное рабочее напряжение до порядка 850 В постоянного/переменного тока (по ТУ/паспортным данным).

• Номинальный ток на контакт: до 10 А для контактов Ø 1,5 мм и до 25 А для контактов Ø 2,5 мм.

• Сопротивление контактов: не более 2,5 мОм для Ø 1,5 мм и 1 мОм для Ø 2,5 мм.

• Интервал рабочих температур: примерно от −60 °C до +60 °C.

• Климатическое исполнение — УХЛ, повышенная влажность (до около 98% при +25 °C).

• Вибрация (синусоидальная): частота 1–5000 Гц, ускорение до ~300 м/с² (30 g).

• Многократные механические удары до ~35 g, одиночные удары до порядка 500 g.

• Корпус: алюминиевый сплав (АД33/А‑22), оксидирован, серого цвета, диаметр корпуса около 48 мм.

• Изолятор: карболит (фенопласт), коричневого цвета.

• Метод сочленения с розеткой — резьбовой (накидная гайка, шаг резьбы порядка M52×1,5).

• Монтаж механический — на панель; установочные размеры между монтажными отверстиями около 48 мм, диаметр отверстий под винты около 4,5 мм.

• Электрический монтаж — пайка проводов к контактам.

ШР48П20ЭШ1 используют в стационарных и подвижных радиоэлектронных и радиотехнических устройствах, где требуется надежное низкочастотное соединение с устойчивостью к вибрации и ударным нагрузкам. Разъем взаимосочленяется с кабельными розетками типов 2РТТ, 2РТ‑А и аналогичных серий (P‑, WS‑, WY‑, PRB‑ и др.).
