ШР48П20ЭШ1 вилка

ШР48П20ЭШ1 — это приборная вилка (разъём) серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Она имеет 20 контактов (обычно 14 контактов диаметром 1,5 мм и 6 диаметром 2,5 мм), условный размер корпуса 48 мм и блочное конструктивное исполнение без патрубка (П).
Рабочий ток на контакт — до 10 А для Ø1,5 мм и до 25–35 А для Ø2,5 мм, максимальное напряжение — 850 В.
Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

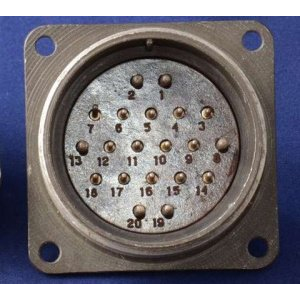

Эта вилка показана на фото среди аналогичных разъёмов серии ШР — цилиндрический серый корпус с контактами для пайки.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с кратковременным нагревом до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и линейные нагрузки 2000 м/с².
Климатическое исполнение УХЛ, влажность до 98% при +25°C, давление от 1,33·10⁻⁴ до 50,6·10⁴ Па.
Срок сохраняемости — 15 лет.
