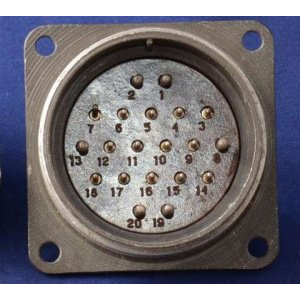

ШР48П20ЭШ1 розетка — это кабельная розетка, относящаяся к серии цилиндрических низкочастотных низковольтных разъёмов. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре.

Технические характеристики

• Количество контактов : 20.

• Диаметры контактов : 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

• Токовая нагрузка :

  • На контактах диаметром 1,5 мм: до 20 А (по другим данным, до 10 А).

  • На контактах диаметром 2,5 мм: до 35 А (по другим данным, до 25 А).

• Максимальное рабочее напряжение : до 850 В (переменного и постоянного тока).

• Сопротивление изоляции : не менее 5000 МОм.

• Покрытие контактов : серебро.

• Сочленение : резьбовое.

• Срок службы : минимальная наработка 1000 ч, срок сохраняемости не менее 15 лет.

• Условный размер корпуса : 48 мм.

• Прямой патрубок : для экранированного кабеля.

Применение

Эта розетка используется для соединения цепей с нагрузкой до указанных токовых значений при максимальном напряжении до 850 В. Она применяется в радиоэлектронной и радиотехнической аппаратуре и может быть использована для монтажа на блок или в качестве кабельной части с прямым патрубком.

Расшифровка обозначений

• ШР : Тип соединителя — штепсельный разъем негерметичный.

• 48 : Условный размер корпуса.

• П : Конструктивное исполнение кабельной части — с прямым патрубком.

• 20 : Количество контактов.
