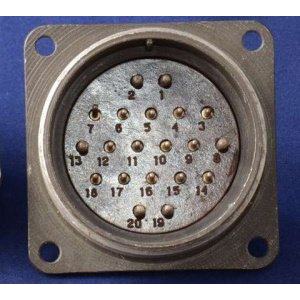

Разъем ШР48П20ЭШ1 розетка кабельная представляет собой 20-контактный негерметичный цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Технические характеристики

• Количество контактов : 20, из них 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : до 20 А для контактов ?1,5 мм и до 35 А для контактов ?2,5 мм.

• Общая максимальная токовая нагрузка на соединитель : до 290 А.

• Рабочее напряжение : не более 850 В.

• Сопротивление контакта : не более 1,0...2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Температурный диапазон эксплуатации : от -60°С до +60°С.

Конструкция и материалы

• Корпус : изготовлен из алюминиевого сплава АЛ-11.

• Изоляторы : сделаны из прессматериала карболит К-211-3.

• Контакты : цилиндрические, материал латунь ЛС59-1 с покрытием серебра или никеля в зависимости от маркировки.

Применение

Разъемы серии ШР используются в различных электрических системах для обеспечения надежного соединения кабелей и приборов. Они подходят для применения в средах с умеренными механическими и климатическими нагрузками.
