ШР48П20ЭГ1 ВИЛКИ 2015г

Цена:

2900 ₽

В наличии: 31 шт.

Технические характеристики

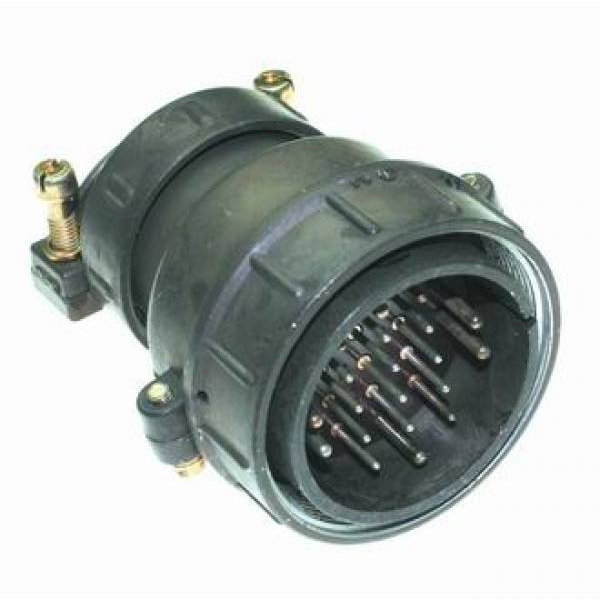

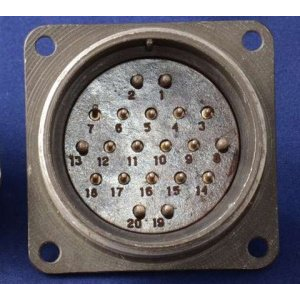

ШР48П20ЭГ1 — это кабельная вилка серии ШР, предназначенная для соединения электрических цепей переменного и постоянного тока в промышленных и технических системах.

Это негерметичный цилиндрический разъем с прямым патрубком для экранированного кабеля, условным размером корпуса 48 и проходным диаметром 52 мм. Габаритные размеры составляют около 68,1×59,5×69,1 мм.

Вилка имеет 20 контактов: 14 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм, с хвостовиками для проводов сечением 1,93 мм² и 3 мм² соответственно.

Разъем рассчитан на рабочее напряжение до 850 В и максимальную токовую нагрузку: 20 А на контакт Ø1,5 мм, 35 А на контакт Ø2,5 мм, до 290 А общую.

Сопротивление контакта не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм.

ШР — тип соединителя.
48 — размер корпуса.
П — прямой патрубок.
20 — количество контактов.
Э — для экранированного кабеля.
Г — вилка.
1 — сочетание контактов (14×Ø1,5 + 6×Ø2,5 мм).

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), в пониженном давлении до 1,3·10⁻⁴ Па.

Выдерживает вибрацию 1-5000 Гц с ускорением 300 м/с², удары до 5000 м/с², наработка — 1000 ч, сочленения-расчленения — 500 циклов, срок сохраняемости — 15 лет.

Климатическое исполнение УХЛ, материал корпуса — пластмасса, контакты с покрытием серебром или никелем.

Описание

Назначение и область применения

ШР48П20ЭГ1 — кабельная вилка серии ШР, предназначенная для соединения электрических цепей переменного и постоянного тока в промышленных и технических системах. Изделие применяется в составе разъёмных соединений, где требуется передача электрической энергии и сигналов через экранированный кабель.

Это негерметичный цилиндрический разъём с прямым патрубком для экранированного кабеля. Условный размер корпуса — 48, проходной диаметр — 52 мм. Габаритные размеры составляют приблизительно 68,1 на 59,5 на 69,1 мм. Конструкция рассчитана на кабельные сборки, в которых важны фиксированное число контактов и определённое сочетание их диаметров.

Конструкция и расшифровка маркировки

Вилка содержит 20 контактов: 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Хвостовики контактов предназначены для проводов сечением 1,93 мм² и 3 мм² соответственно. Сочетание контактов разного диаметра предусматривает подключение проводов разного сечения в одном корпусе.

Обозначение ШР48П20ЭГ1 расшифровывается следующим образом:

ШР — тип соединителя;
48 — размер корпуса;
П — прямой патрубок;
20 — количество контактов;
Э — исполнение для экранированного кабеля;
Г — вилка;
1 — сочетание контактов: 14 диаметром 1,5 мм и 6 диаметром 2,5 мм.

Корпус изготовлен из пластмассы. Контакты имеют покрытие серебром или никелем. Климатическое исполнение — УХЛ. Эти сведения важны при подборе ответной части и кабеля.

Электрические характеристики

Разъём рассчитан на рабочее напряжение до 850 В. Максимальная токовая нагрузка составляет 20 А на контакт диаметром 1,5 мм и 35 А на контакт диаметром 2,5 мм. Суммарная токовая нагрузка по контактам может достигать 290 А.

Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм. Указанные параметры характеризуют электрическую стабильность соединения в пределах заявленных режимов.

Условия эксплуатации и ресурс

Изделие работает при температуре от минус 60 до плюс 60 °C; с учётом перегрева контактов допускается нагрев до плюс 110 °C. Эксплуатация возможна при пониженном давлении до 1,3 на 10 в минус четвёртой степени Па.

Вилка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 м/с² и удары с ускорением до 5000 м/с². Заявленная наработка составляет 1000 ч, число сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Применение и сведения карточки

ШР48П20ЭГ1 применяется в промышленных и технических системах для подключения экранированного кабеля к ответному разъёму. Вилка подходит для цепей переменного и постоянного тока с рабочим напряжением до 850 В и нагрузками, не превышающими указанные значения для каждого контакта и суммарно для разъёма.

При подборе необходимо учитывать негерметичное исполнение, прямой патрубок, размер корпуса 48 и сочетание контактов: 14 диаметром 1,5 мм и 6 диаметром 2,5 мм. В карточке товара указан год 2015. Артикул изделия — 51717.
