ШР48 кожух ПК (БП)

Цена:

488 ₽

В наличии: 20 шт.

блочный прямой

Технические характеристики

ШР48 кожух ПК (БП)

ШР48 ПК представляет собой кожух (корпус) для приборной части цилиндрических разъёмов серии ШР48, предназначенный для установки в радиоэлектронной и радиотехнической аппаратуре. Это негерметичный соединитель общего назначения с прямым патрубком (ПК), используемый для блочного или приборного монтажа без гайки в некоторых исполнениях.

Назначение

Кожух ШР48 ПК обеспечивает защиту контактов и надёжное соединение цепей в приборах, где требуется ручное сочленение. Он подходит для внутреннего объёмного монтажа, совместим с кабелем неэкранированного или экранированного типа в зависимости от модификации (например, ЭШ для экранированных кабелей). Сочленение резьбовое, с одношпоночной поляризацией для правильной ориентации.

Характеристики

Разъёмы ШР48 выдерживают рабочий ток до 10–20 А на контактах диаметром 1,5 мм (зависит от количества контактов, например, 7, 20 или 26). Климатическое исполнение УХЛ2 позволяет работать при температурах от −60 до +60 °C, с устойчивостью к вибрациям до 30 g и ударам до 500 g. Монтаж контактов — пайка, количество перепаек не более 3, ресурс сочленений — около 500 циклов.

Расшифровка обозначения

В маркировке ШР48 ПК: ШР — тип соединителя, 48 — условный размер корпуса, ПК — приборная часть с прямым патрубком, далее указывается число контактов, тип кабеля (Э — экранированный, Н — неэкранированный) и другие параметры. Корпус чаще пластмассовый или металлический, негерметичный (для ШРГ — герметичный вариант).

Описание

Назначение

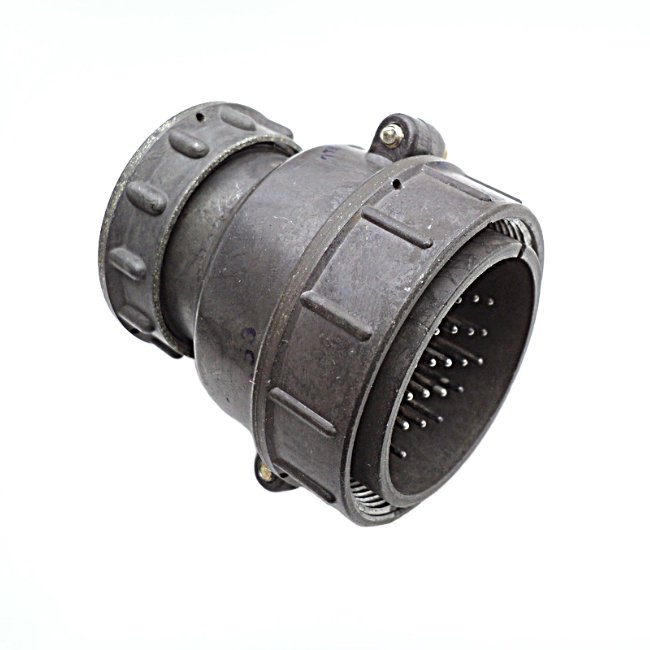

ШР48 кожух ПК (БП) — это приборная часть цилиндрического разъёма серии ШР48, выполненная в виде кожуха (корпуса) прямого блочного исполнения. Изделие предназначено для установки в радиоэлектронной и радиотехнической аппаратуре и служит для размещения приборной части соединителя при блочном или приборном монтаже.

Основное назначение кожуха — защита контактной группы и обеспечение надёжного соединения электрических цепей в приборах, где требуется ручное сочленение. Изделие применяется для внутреннего объёмного монтажа, в том числе в составе блоков, стоек и пультов.

Конструктивные особенности

Соединитель относится к негерметичным соединителям общего назначения и оснащён прямым патрубком (ПК), что определяет отвод кабеля строго по оси разъёма. В ряде исполнений монтаж выполняется без гайки, что упрощает установку в приборный корпус.

Сочленение резьбовое. Для правильной взаимной ориентации частей соединителя предусмотрена одношпоночная поляризация, исключающая неверное подключение. Кожух совместим с кабелем неэкранированного или экранированного типа — в зависимости от модификации; для экранированных кабелей предусмотрены исполнения с обозначением ЭШ.

Расшифровка обозначения

Маркировка изделия построена по единому принципу и содержит основные сведения о его исполнении:

ШР — тип соединителя;
48 — условный размер корпуса;
ПК — приборная часть с прямым патрубком;
далее указывается число контактов, тип кабеля (Э — экранированный, Н — неэкранированный) и другие параметры.

Корпус изделия чаще выполняется пластмассовым или металлическим и является негерметичным. Для задач, где требуется герметичность, применяется отдельный вариант исполнения — ШРГ.

Технические характеристики и условия эксплуатации

Разъёмы серии ШР48 рассчитаны на рабочий ток до 10–20 А на контактах диаметром 1,5 мм; конкретное значение зависит от количества контактов, которое может составлять, например, 7, 20 или 26. Монтаж контактов выполняется пайкой, при этом допускается не более 3 перепаек.

Ресурс работы соединителя по сочленениям составляет около 500 циклов. Климатическое исполнение УХЛ2 обеспечивает работоспособность при температурах от минус 60 до плюс 60 градусов Цельсия. Изделие устойчиво к вибрационным нагрузкам до 30 g и к ударам до 500 g.

Применение

Кожух ШР48 ПК (БП) востребован там, где требуется компактное приборное присоединение кабеля с ручным сочленением и защитой контактов от внешних воздействий. Типовые области применения — внутренний объёмный монтаж радиоэлектронной и радиотехнической аппаратуры, блоки и приборы с многоконтактными цепями питания и сигнала.

Установка приборной части разъёма в корпус блока или прибора.
Подключение неэкранированного или экранированного кабеля в зависимости от модификации.
Обеспечение правильной ориентации ответных частей за счёт одношпоночной поляризации.

Комплектация и сведения об изделии

Артикул изделия — 41343, категория — ШР48. Производитель в предоставленных данных не указан. Краткое описание из каталога — блочный прямой. Иные сведения о комплектации, стране производства, сертификатах и гарантии в приведённых данных отсутствуют.
