Назначение

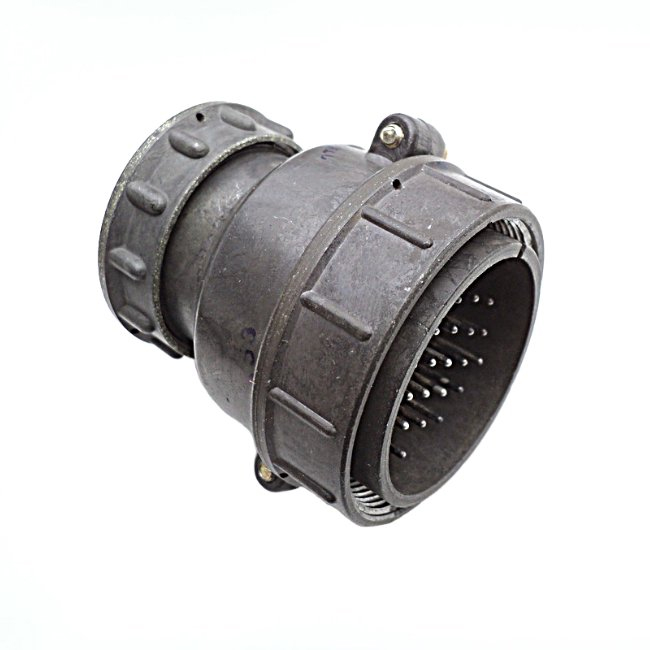

ШР48 кожух ПК (БП) — это ответная часть блочного (приборного) назначения для цилиндрических соединителей серии ШР48. Изделие представляет собой кожух, который устанавливается на корпус или щиток радиоэлектронной аппаратуры и закрывает место сочленения разъёма, защищая электрические соединения от внешних воздействий.

Кожух применяется в составе разъёмов ШР48, где диаметр корпуса составляет 48 мм, а количество контактов может варьироваться от 2 до 26. Артикул изделия — 41341, категория — ШР48. Краткая характеристика из каталога — «блочный прямой».

Основная задача кожуха — обеспечить механическую защиту контактной группы и кабельного ввода при наружном или внутреннем монтаже в приборах, корпусах и на щитках. Кожух крепится болтами к разъёму, что делает соединение разборным и удобным для обслуживания.

Подтверждённые особенности и технические данные

Конструктивно разъём серии ШР48, для которого предназначен данный кожух, имеет металлический корпус, изолятор из карболита, метод коммутации — пайка, а покрытие контактов — никель или серебро. Сочленение резьбовое. Изделие выдерживает постоянный ток напряжением до 850 В, рабочий температурный диапазон — от минус 60 до плюс 60 градусов Цельсия.

В обозначении типа ШР48ПК, например ШР48ПК26ЭШ2, буквы и цифры читаются так:

• «ШР» — тип соединителя;
• «48» — размер корпуса;
• «ПК» — приборная часть с кожухом и прямым патрубком.

Существуют варианты исполнения с угловыми патрубками: в этом случае вместо буквы «П» в обозначении указывается буква «У». Также выпускаются исполнения для экранированного и неэкранированного кабеля. Кожух поставляется отдельно, без гайки, для самостоятельной комплектации разъёмов.

Данное исполнение — прямое, то есть кабельный ввод направлен вдоль оси разъёма. Это важно учитывать при компоновке прибора: прямой патрубок требует свободного пространства за разъёмом, тогда как угловой вариант применяют при ограниченном месте.

Применение

Кожухи данного типа используются в цилиндрических разъёмах ручного соединения для цепей силой тока до 200 ампер, а также во внутреннем монтаже приборов. Они находят применение в радиоэлектронной аппаратуре, где требуется надёжное разъёмное соединение с защитой контактов от пыли, влаги и механических повреждений.

Изделие подходит для условий УХЛ2. Разъёмы негерметичны, однако кожух защищает соединение при наружном монтаже в корпусах, то есть в тех случаях, когда прямой контакт с агрессивной средой ограничен корпусом прибора.

Типовые сценарии применения:

1. Установка на щиток или корпус прибора в качестве приборной части разъёма.
2. Комплектация кабельных сборок с прямым вводом кабеля.
3. Организация разъёмных соединений в аппаратуре, работающей в широком диапазоне температур.
4. Замена или доукомплектация кожухов при ремонте и сборке разъёмов ШР48.

Перед заказом следует убедиться, что количество контактов разъёма входит в диапазон от 2 до 26, а диаметр корпуса соответствует 48 мм. При необходимости экранирования выбирается соответствующее исполнение, а при стеснённой компоновке — вариант с угловым патрубком.
