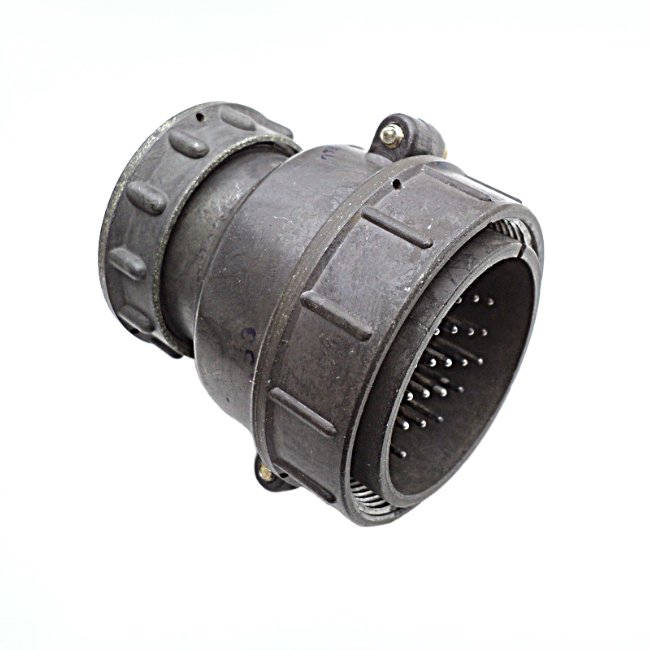

ШР48 кожух ПК (БП)

ШР48 ПК представляет собой кожух (корпус) для приборной части цилиндрических электрических разъёмов серии ШР48, предназначенных для соединения в радиоэлектронной и радиотехнической аппаратуре.

Это соединитель общего назначения с условным размером корпуса 48, где "ШР" обозначает тип разъёма, а "ПК" — конструктивное исполнение приборной части с прямым патрубком.

Кожух ШР48 ПК обычно выполняется из пластмассы, обеспечивает защиту контактов (их число варьируется, например, от 7 до 26), монтаж путём пайки и резьбовое соединение.

Назначение

Разъёмы с таким кожухом применяются для надёжного соединения цепей в приборах, выдерживают токи до 20 А на контакт, работают в диапазоне температур от -60 до +60 °C и имеют ресурс до 500 циклов сочленения.

Характеристики

• Сочленение: резьбовое, для экранированного или неэкранированного кабеля (индексы Э или Н).

• Удароустойчивость: до 5000 m/s², вибрация до 300 m/s².

• Изоляция: не менее 5000 МОм, минимальное сопротивление контакта ≤ 2,5 мОм.

Габариты примерно 68×69×60 мм, в зависимости от модификации.
