Назначение

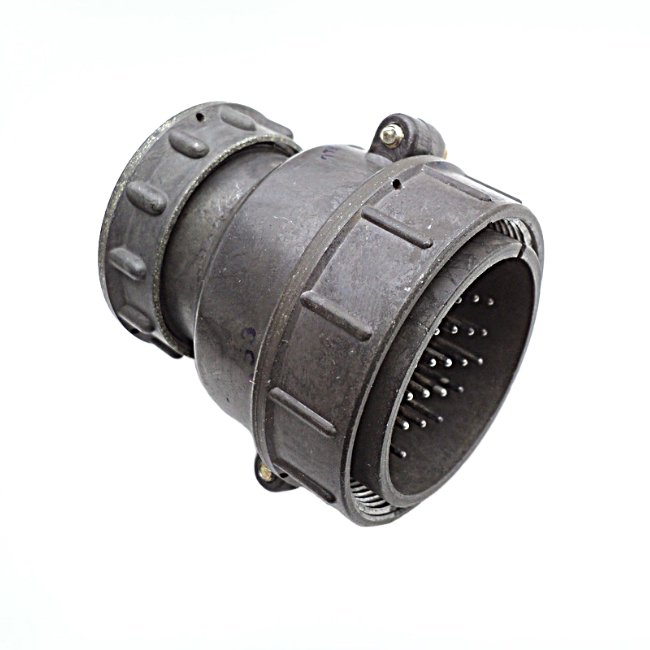

ШР48 кожух КУ представляет собой кабельный уплотнительный кожух — защитный элемент кабельной части электрического соединителя серии ШР48. Основное назначение изделия — обеспечение герметичности места входа кабеля в корпус разъёма, а также надёжная фиксация кабеля и защита контактной группы от попадания пыли, влаги и механических загрязнений.

Кожух применяется в составе соединителей серии ШР48 — герметичных электрических разъёмов общего назначения с условным размером корпуса 48 миллиметров. Данная серия предназначена для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется стабильное электрическое соединение в сложных условиях эксплуатации.

Подтверждённые особенности

Кожух КУ входит в маркировку кабельных исполнений разъёмов серии ШР48, например ШР48П20НШ1 (розетка кабельная) или ШР48СК9ЭШ1 (вилка блочная). Буквенное сочетание НШ в обозначении указывает на гайку для неэкранированного кабеля с кожухом КУ, что подтверждает совместимость изделия с неэкранированными кабелями.

• Обеспечивает герметичность соединения для неэкранированного кабеля.
• Выпускается в исполнении с прямым или угловым патрубком.
• Предотвращает попадание пыли и влаги внутрь разъёма.
• Обеспечивает надёжную фиксацию кабеля в корпусе соединителя.
• Применяется совместно с корпусами из алюминиевого сплава АЛ-11 и изоляторами из карболита К-211-3.
• Сочленение разъёма резьбовое, монтаж контактов выполняется пайкой.

Технические характеристики серии ШР48

Разъёмы серии ШР48, для которых предназначен кожух КУ, выдерживают рабочее напряжение до 850 вольт постоянного тока. Токовая нагрузка на контакт составляет от 20 до 200 ампер в зависимости от сечения кабеля: например, 50 ампер при сечении 3,5 квадратного миллиметра и от 100 до 200 ампер при больших сечениях.

Климатическое исполнение обычно соответствует УХЛ2 по ГОСТ 15150-69. Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия, при перегрузке — до плюс 110 градусов Цельсия. Наработка на отказ составляет не менее 1000 часов, ресурс сочленений — около 500 циклов. Сопротивление изоляции — не менее 5000 мегаом.

Контакты цилиндрические, изготовлены из латуни ЛС59-1 с покрытием серебром или никелем. Буква Н в маркировке обозначает никелевое покрытие. Корпус выполнен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3. Изделия выдерживают вибрации до 30 g и удары до 500 g.

Маркировка и применение

Обозначение соединителей расшифровывается следующим образом: ШР — тип изделия, 48 — условный размер корпуса, П или У — прямой или угловой патрубок, далее указывается число контактов (от 7 до 26 и более), а буквенные сочетания ЭГ и ЭШ обозначают приборную или кабельную розетку соответственно.

Кожух КУ применяется в составе кабельных частей разъёмов серии ШР48 при монтаже радиоэлектронной и радиотехнической аппаратуры. Изделие востребовано при сборке оборудования, работающего в условиях повышенной влажности, запылённости и вибрационных нагрузок, где требуется сохранить герметичность кабельного ввода и исключить повреждение кабеля в месте соединения с корпусом разъёма.
