Назначение и область применения

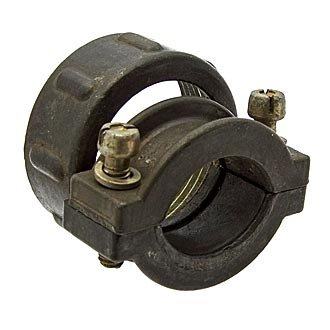

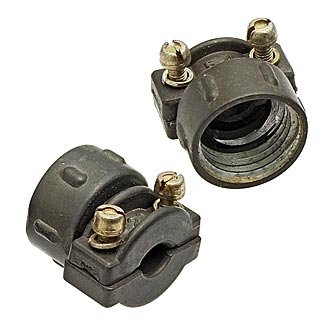

ШР48 гайка экран (артикул 41338) — это концевая гайка для соединителей серии ШР условного размера корпуса 48, предназначенная для работы с экранированным кабелем. Изделие входит в категорию ШР48 и является частью узла крепления и экранирования кабеля в кабельных и блочных разъёмах.

Основное назначение гайки — надёжное крепление экранированного кабеля к разъёму ШР48 и формирование электрического контакта экрана кабеля с корпусом соединителя. Такое решение применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре, где важны электромагнитная совместимость и надёжность соединений в цепях постоянного и переменного тока с амплитудным значением напряжения до 850 В и частотой до 3 МГц.

Конструкция и подтверждённые особенности

В конструкции гайки экран предусмотрены элементы для обжима или фиксации оплётки кабеля и обеспечения непрерывности экрана до корпуса разъёма. Гайка выполняется, как правило, из металла, устойчива к механическим воздействиям и вибрации.

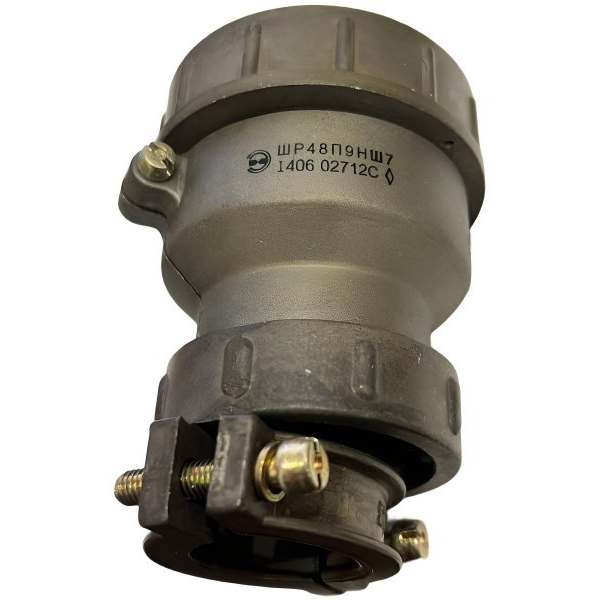

Изделие применяется в комплекте с кабельными или блочными разъёмами ШР48 (вилки и розетки) с соответствующим обозначением «Э» — для экранированного кабеля. Применение гайки позволяет сохранять электрическую целостность экрана на всей длине кабельной сборки, что особенно важно в условиях повышенных электромагнитных помех и при необходимости заземления экрана через корпус разъёма.

Отличие от гайки «неэкран»

По сравнению с гайкой «неэкран», предназначенной для неэкранированного кабеля, гайка экран имеет дополнительные элементы для подключения и фиксации экрана кабеля. Это отличие обеспечивает непрерывность экранирующей цепи и корректное заземление экрана через корпус соединителя. В результате снижается уровень помех и повышается помехозащищённость кабельной сборки в целом.

Совместимость и условия применения

Гайка экран совместима с разъёмами серии ШР условного размера корпуса 48, имеющими исполнение «Э» для экранированного кабеля. Изделие рассчитано на эксплуатацию в составе кабельных и блочных соединителей и применяется там, где требуется сохранить целостность экрана:

• в радиоэлектронной и радиотехнической аппаратуре;
• в промышленном оборудовании с повышенными требованиями к электромагнитной совместимости;
• в цепях постоянного и переменного тока с амплитудным напряжением до 850 В и частотой до 3 МГц;
• в кабельных сборках, где необходимо заземление экрана через корпус разъёма.

Технические сведения

Артикул изделия — 41338. Категория — ШР48. Производитель в предоставленных данных не указан. Заполненные характеристики в карточке товара отсутствуют, поэтому конкретные размеры, материал, масса и иные параметры следует уточнять по сопроводительной документации к конкретной партии.

Гайка экран является составной частью узла крепления кабеля и не заменяет собой другие элементы разъёма. Для корректной сборки её применяют совместно с ответными деталями разъёма ШР48 соответствующего исполнения. При монтаже важно обеспечить плотный контакт экрана кабеля с элементами гайки и корпусом соединителя, чтобы сохранить непрерывность экранирующей цепи на всём протяжении кабельной сборки.
