Назначение изделия

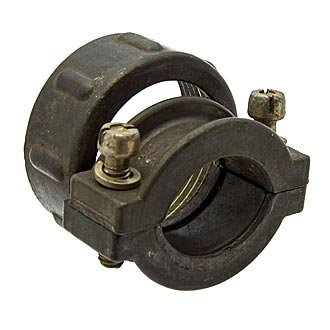

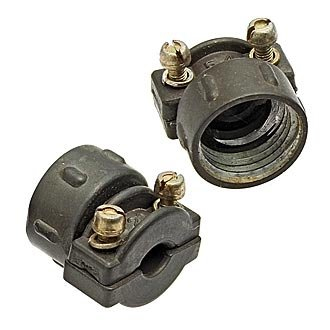

ШР48 гайка экран — это комплектующая деталь для разъёмов серии ШР48, предназначенная для надёжного крепления экранированных кабелей в электрических соединениях. Гайка входит в состав кабельных вилок и розеток и выполняет сразу несколько функций: механическую фиксацию кабеля в корпусе соединителя и обеспечение электрического контакта с экраном кабеля.

Применение таких гаек актуально в тех случаях, когда требуется защита передаваемого сигнала от внешних электромагнитных помех. Экран кабеля, соединённый с корпусом разъёма через гайку, образует замкнутый контур экранирования, что особенно важно для радиоэлектронной и радиотехнической аппаратуры.

Конструктивные особенности и технические характеристики

Изделие относится к категории ШР48, что определяет его соответствие типоразмерному ряду соединителей серии ШР с условным размером корпуса 48. Обозначение «Э» в наименовании указывает на то, что деталь предназначена для работы с экранированным кабелем, в отличие от исполнения с обозначением «Н», которое применяется для неэкранированного кабеля.

Основные параметры детали:

• Условный размер корпуса — 48.
• Проходной диаметр — около 52 миллиметров.
• Совместимость — вилки и розетки с различным числом контактов, например от 20 до 26 штук диаметром от 1,5 до 2,5 миллиметра.
• Обозначение исполнения — «Э», то есть под экранированный кабель.

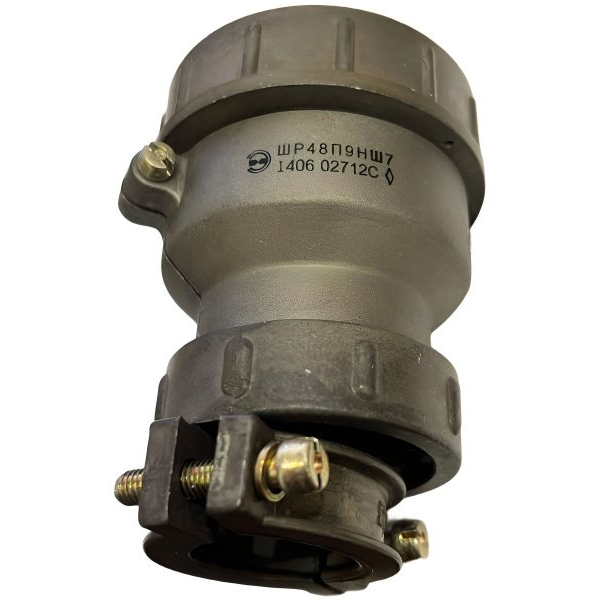

Гайка сочетается с другими элементами соединителя: корпусом, изоляторами и патрубком, обеспечивающим герметичное соединение. Такая конструкция позволяет собрать разъём, устойчивый к воздействию внешней среды и сохраняющий целостность экранирующего контура.

Область применения и условия эксплуатации

Деталь используется в соединителях ШР, которые монтируются с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока. Допустимая частота тока составляет до 3 мегагерц, а рабочее напряжение — до 850 вольт. Это делает гайку применимой в достаточно широком спектре электротехнических и радиотехнических задач.

Наиболее часто изделие востребовано в радиоэлектронной и радиотехнической аппаратуре, где требуется стабильная передача сигнала и защита от помех. Благодаря фиксации кабеля и контакту с его экраном гайка способствует снижению уровня наводок и повышению помехозащищённости всего соединения.

Ключевые преимущества

1. Надёжное крепление экранированного кабеля внутри корпуса разъёма.
2. Обеспечение электрического контакта с экраном для защиты от помех.
3. Совместимость с вилками и розетками серии ШР48 с разным числом контактов.
4. Работа в цепях с напряжением до 850 вольт и частотой до 3 мегагерц.
5. Взаимодействие с корпусом, изоляторами и патрубком для герметичного соединения.

Указания по подбору

При выборе детали следует учитывать исполнение кабеля: для экранированного кабеля применяется гайка с обозначением «Э», для неэкранированного — с обозначением «Н». Также важно соотнести условный размер корпуса 48 и проходной диаметр около 52 миллиметров с параметрами конкретного соединителя и числом контактов, чтобы обеспечить правильную сборку узла.

Артикул изделия — 41337. Производитель в предоставленных данных не указан, поэтому сведения о стране производства, сертификатах, гарантии и комплектации поставки отсутствуют.
