Назначение

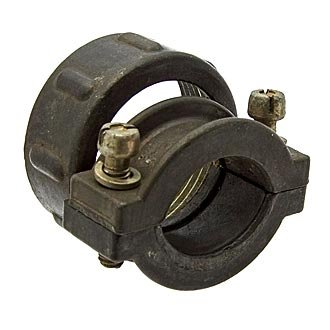

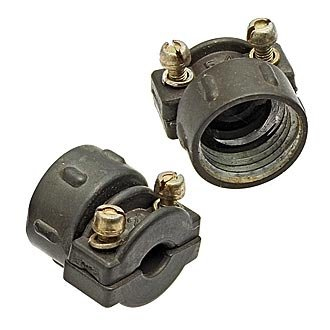

ШР48 гайка экран — это элемент разъёмов серии ШР48, предназначенный для работы с экранированным кабелем в радиоэлектронной и радиотехнической аппаратуре. Гайка «Э» (экранированная) входит в конструкцию соединителей и обеспечивает надёжное крепление экрана кабеля без собственного патрубка. В отличие от гайки «Н», предназначенной для неэкранированного кабеля, данное исполнение ориентировано именно на экранированные линии связи, где требуется защита передаваемого сигнала от внешних помех и взаимных наводок.

Условный размер корпуса изделия — 48, проходной диаметр составляет около 52 мм. Гайка применяется в составе штепсельных соединителей серии ШР48, рассчитанных на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Соединители этого типа являются негерметичными, то есть не предназначены для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.

Подтверждённые особенности

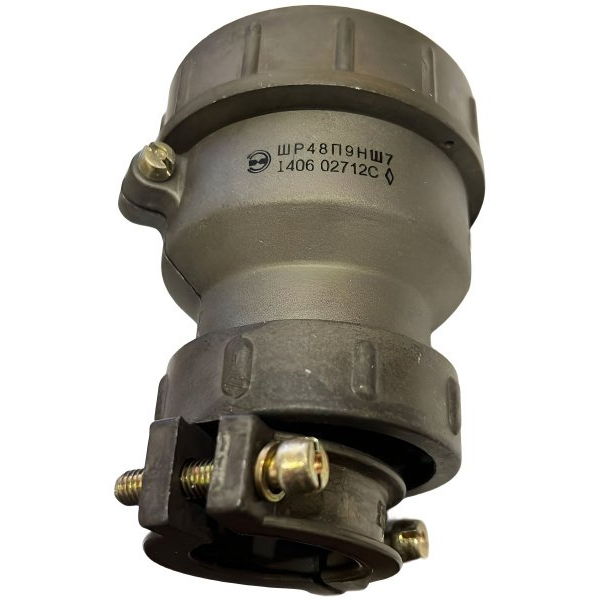

Гайка «Э» используется в конструкциях разъёмов вроде ШР48П20ЭШ1 или ШР48П20ЭГ1, где она выполняет функцию крепления и фиксации экрана кабеля. Ниже перечислены основные характеристики соединителей серии ШР48, в составе которых применяется данный элемент.

• Количество контактов варьируется в зависимости от исполнения; например, для 20-контактного варианта предусмотрено 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Ток на контакт достигает 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм, общий ток — до 290 А.
• Климатическое исполнение — УХЛ, что подразумевает работу в умеренном и холодном климате.
• Сопротивление изоляции составляет не менее 5000 МОм.
• Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g.
• Наработка составляет минимум 1000 часов.
• Рабочее амплитудное напряжение — до 850 В, частотный диапазон — до 3 МГц.

Применение

Такие гайки применяются в приборных вилках или розетках для монтажа экранированных кабелей, обеспечивая защиту от помех. Основная сфера использования — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное экранирование сигнальных цепей и стабильность соединения при механических нагрузках.

При монтаже гайка «Э» фиксирует экран кабеля непосредственно в корпусе соединителя, не требуя отдельного патрубка. Это упрощает сборку и снижает количество комплектующих. Ключевое отличие от гайки «Н» состоит в том, что исполнение «Э» рассчитано на экранированный кабель, тогда как «Н» — на неэкранированный.

Благодаря устойчивости к вибрации и широкому диапазону рабочих частот изделие востребовано в приборах и устройствах, где важны помехозащищённость и механическая прочность соединения. Соединители серии ШР48 с данной гайкой подходят для цепей постоянного и переменного тока с указанными выше параметрами напряжения и частоты.

Совместимость и обозначение

Гайка входит в состав соединителей с индексом «Э» в обозначении, например ШР48П20ЭШ1 и ШР48П20ЭГ1. Буква «Э» указывает на экранированное исполнение, а условный размер корпуса 48 определяет габаритную группу изделия. Проходной диаметр около 52 мм соответствует конструктивным требованиям этой группы.

Артикул изделия — 41336, категория — ШР48. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и сертификатах отсутствуют. Комплектация и гарантийные условия также не приводятся в исходной информации.
