Назначение

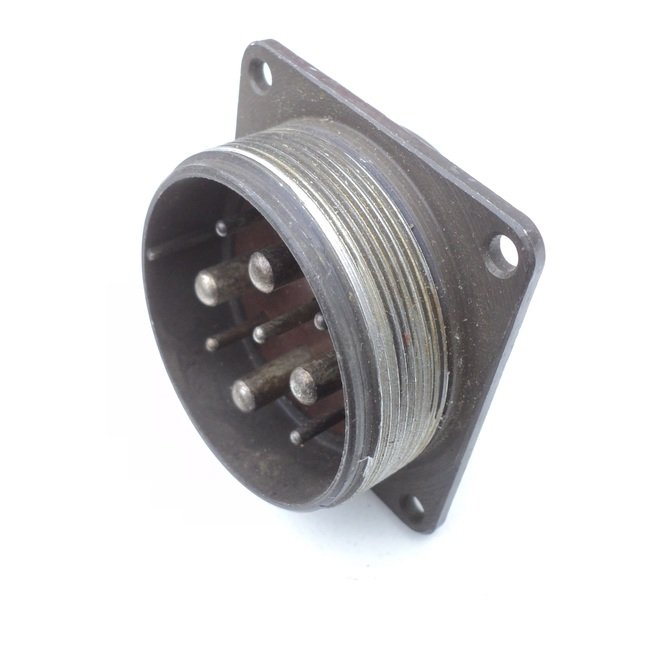

Розетка ШР48У2ЭШ9 — цилиндрический быстросочленяемый электрический соединитель серии ШР48, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. По исполнению это приборная розетка (ВП): она устанавливается на корпусе блока, панели, шасси или в составе аппаратного шкафа, а ответная часть — вилка — монтируется на кабеле.

Соединитель обеспечивает разъёмное электрическое соединение узлов аппаратуры, которое можно многократно собирать и разбирать без пайки и без доступа к внутреннему монтажу. Такое решение удобно при сборке приборов, замене блоков, подключении кабельных сборок и проведении регламентных работ.

Расшифровка обозначения

• ШР48 — тип и типоразмер цилиндрического соединителя серии ШР48;
• У2 — климатическое исполнение по ГОСТ 15150: эксплуатация в районах с умеренным и холодным климатом при категории размещения 2, то есть на открытом воздухе;
• Э — экранированное исполнение корпуса;
• розетка ВП — приборная часть соединителя, закрепляемая на корпусе изделия;
• приёмка «5» — категория приёмки, указанная в характеристиках товара и подтверждающая прохождение изделием приёмочного контроля.

Конструктивные особенности

Корпус розетки цилиндрический, металлический, с экранированием, что снижает влияние внешних электромагнитных помех на передаваемый сигнал. Сочленение с ответной вилкой быстрое, без применения инструмента.

• направляющая шпонка задаёт однозначное взаимное положение частей и исключает неправильное сочленение;
• фиксация частей в сочленённом состоянии удерживает соединитель от саморасчленения при вибрации;
• приборное крепление розетки рассчитано на установку в панель или корпус блока;
• экранированный корпус защищает цепь от наводок и обеспечивает механическую прочность узла.

Применение и правила эксплуатации

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре, измерительных приборах, пультах, блоках питания и кабельных сборках, где требуется быстрое и надёжное разъёмное соединение. Исполнение У2 допускает работу на открытом воздухе, поэтому при монтаже и обслуживании важно соблюдать аккуратность и защищать контакты от загрязнения.

1. Перед монтажом осмотреть корпус и контактную часть, убедиться в отсутствии повреждений и загрязнений.
2. Совместить направляющую шпонку розетки с ответным пазом вилки, чтобы избежать перекоса.
3. Сочленять части плавно, без усилия и рывков, до полной фиксации.
4. Расчленять соединитель, удерживая его за корпус, а не за кабель.
5. При разъединённом состоянии закрывать контактную часть от пыли и влаги и хранить изделие в упаковке.

Артикул изделия — 7672, категория — ШР48. Соблюдение указанных правил монтажа продлевает срок службы соединителя и сохраняет стабильность контактного сопротивления на протяжении всего периода эксплуатации аппаратуры.
