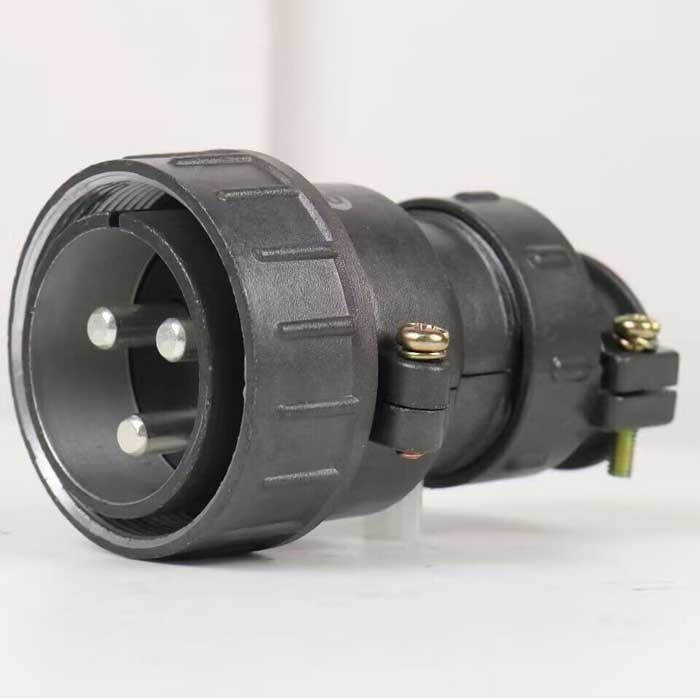

ШР40У3НШ9 — это кабельная розетка серии ШР с угловым патрубком под неэкранированный кабель; по назначению это цилиндрический низкочастотный соединитель для работы в цепях постоянного и переменного тока. По найденным данным, у него условный размер корпуса 40 и 3 контакта, а резьбовое сочленение и одношпоночная поляризация обеспечивают правильную ориентацию при соединении.

Что означает обозначение

• ШР — серия цилиндрических соединителей.

• 40 — условный размер корпуса 40.

• У3 — исполнение кабельной части с угловым патрубком.

• Н — патрубок/гайка под неэкранированный кабель.

• Ш9 — сочетание контактов на 3 контакта, обозначаемое как вариант с индексом 9 в справочных карточках.

Основные свойства

• Предназначен для электрических цепей постоянного и переменного тока, в том числе до частот порядка 3 МГц по одной из карточек изделия.

• Покрытие контактов указано как серебро .

• Технические условия для этой серии в карточке: ГЕ0.364.108ТУ .

• Указана совместимость по сочленению с соединителями серии ШРГ и 2РТТ при соответствующих исполнениях.

Практический смысл

Такой разъём обычно ставят там, где нужен прочный разборный силовой или сигнальный ввод, а также надёжная фиксация и защита от случайного рассоединения. Для монтажника важны три вещи: число контактов, тип кабельного ввода и совместимость с ответной частью; у ШР40У3НШ9 все три параметра уже зашиты в маркировку.

На что обратить внимание

Перед подбором стоит проверить:

• совпадение числа контактов и их сочетания;

• тип ответной части;

• исполнение под неэкранированный кабель;

• условия эксплуатации по климатическому исполнению и документации конкретного производителя.

Если нужно, могу дальше разобрать именно расшифровку маркировки по символам или подобрать ответную часть к ШР40У3НШ9 .
