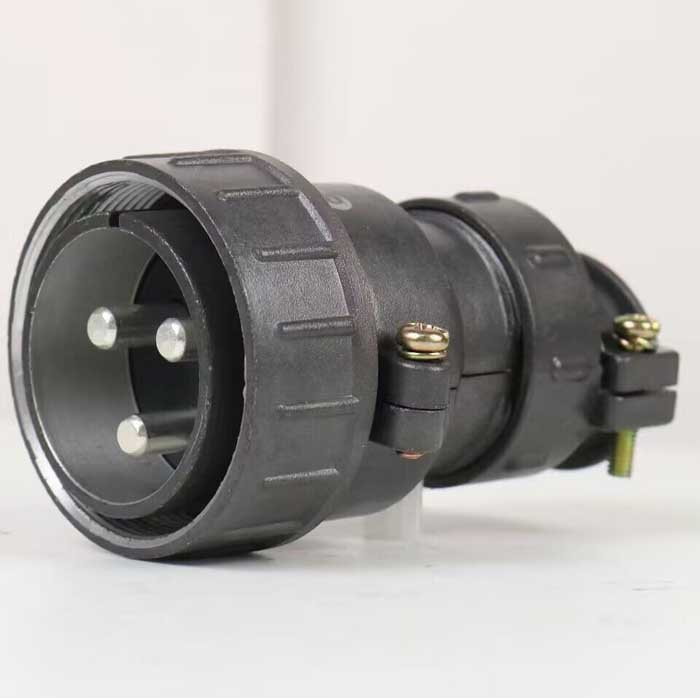

ШР40У3НГ9 ВИЛКИ: назначение и технические характеристики

ШР40У3НГ9 ВИЛКА — это низкочастотный цилиндрический электрический соединитель (разъём) резьбового сочленения, относящийся к серии ШР.

Расшифровка маркировки

• ШР — тип соединителя (цилиндрический, резьбового сочленения)

• 40 — условный размер корпуса (габарит)

• У — конструктивное исполнение: угловая кабельная вилка (с угловым патрубком для ввода кабеля)

• 3 — количество контактов

• Н — исполнение контактов (обычно означает «нормальные» или стандартное исполнение)

• Г9 — модификация/вариант конструктивного исполнения (внутренняя классификация завода-изготовителя)

Основные технические параметры

• Тип соединителя: вилка кабельная угловая

• Количество контактов: 3

• Рабочее напряжение: до 850 В (макс.)

• Ток на контакт: зависит от диаметра и сочетания контактов (указывается в паспорте изделия)

• Климатическое исполнение: УХЛ (умеренный и холодный климат)

• Сочленение: резьбовое

• Количество сочленений–расчленений: не менее 500

• Минимальная наработка: 1000 часов

• Стойкость к вибрации: синусоидальная вибрация в диапазоне частот 1–5000 Гц

Конструкция и применение

Вилка ШР40У3НГ9 предназначена для создания надёжного электрического соединения в цепях постоянного и переменного тока. Угловое исполнение позволяет удобно прокладывать кабель под углом 90° относительно плоскости разъёма, что экономит место и упрощает монтаж в ограниченном пространстве.

Разъём может применяться как внутри помещений , так и снаружи — при условии дополнительной защиты от пыли и влаги со стороны потребителя.

Совместимость (ответная часть)

Вилка ШР40У3НГ9 сопрягается с блочными розетками серии ШР40, в частности:

• ШР40П3ЭГ9

• ШР40ПК3НГ9 (в некоторых исполнениях)

Область применения

• промышленное электрооборудование;

• системы управления и автоматики;

• военная и специальная техника (серия ШР исторически широко применялась в ВПК);

• энергетические и транспортные системы.
