ШР40СК3НШ9 ВИЛКИ

Цена: ПОД ЗАКАЗ

В наличии: 27 шт.

Технические характеристики

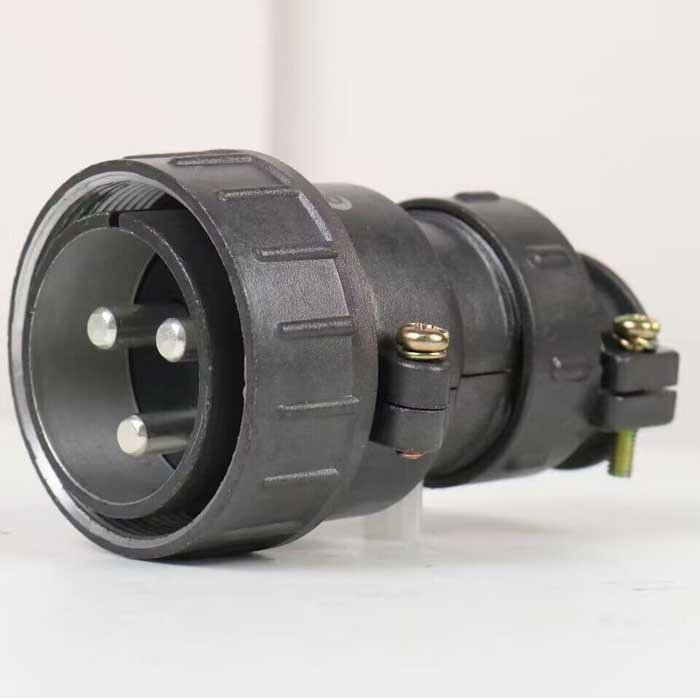

ШР40СК3НШ9 ВИЛКИ

Что такое ШР40СК3НШ9

ШР40СК3НШ9 — это цилиндрический электрический соединитель (вилка приборная) из серии ШР , предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

ШР — тип соединителя (цилиндрический, серия ШР)
40 — условный размер корпуса
СК — конструктивное исполнение: приборная часть с угловым патрубком
3 — количество контактов
Н — вид гайки патрубка: для неэкранированного кабеля
Ш — вид контактов: вилка (штыревая часть)
9 — обозначение сочетания контактов (для данного размера означает 3 контакта диаметром 5,5 мм)

Технические характеристики

Параметр	Значение
Количество контактов	3 шт
Диаметр контактов	5,5 мм
Сопротивление контакта	не более 0,3 мОм
Максимальный ток на контакт	до 100 А
Общий максимальный ток	до 300 А
Рабочее напряжение	до 850 В (амплитудное)
Сопротивление изоляции	не менее 5000 МОм
Количество сочленений/расчленений	500
Климатическое исполнение	УХЛ (негерметичный)
Материал контактов	серебро / никель
Рабочая температура	от −60 °C до +60 °C
Вибрация	1–5000 Гц, ускорение до 30 g
Удары	одиночные до 500 g, многократные до 35 g

Конструкция и применение

Вилка имеет угловой патрубок для подключения неэкранированного кабеля , что удобно при ограниченном пространстве монтажа. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ответной частью для данной вилки является соответствующая розетка серии ШР40.

Габаритные размеры (справочно): резьба патрубка M45×1,5 мм, общая длина до 84,5 мм.
