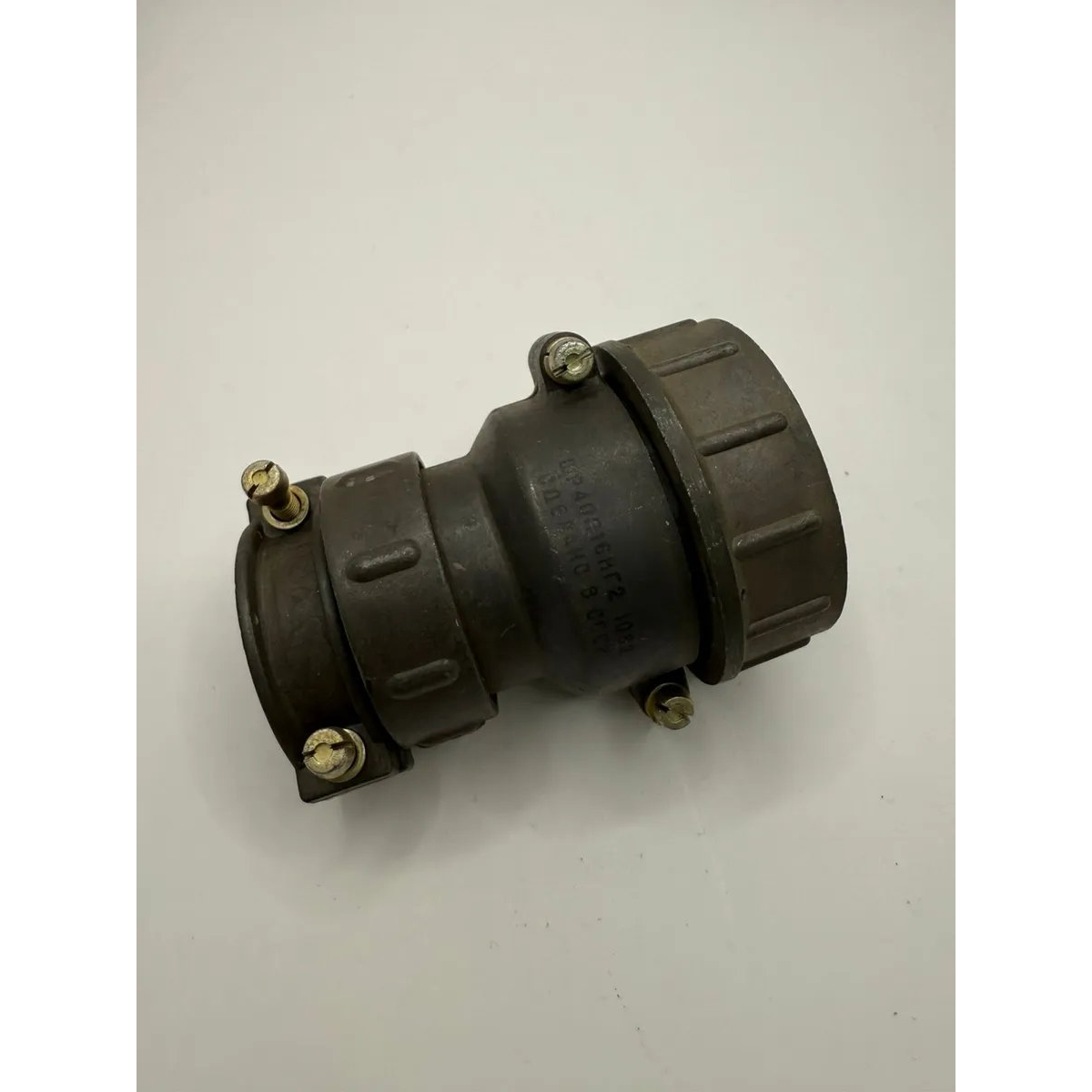

ШР40ПК16НГ2 Роз

ШР40ПК16НГ2 — это низкочастотная цилиндрическая розетка серии ШР40, приборного/блочного исполнения, с резьбовым сочленением и 16 контактами. По назначению она применяется в радио- и электроаппаратуре для соединения и разъединения силовых и сигнальных цепей.

Что означает обозначение

• ШР — тип соединителя серии ШР.

• 40 — условный размер корпуса.

• ПК — приборная часть, блочное исполнение.

• 16 — число контактов.

• НГ2 — конструктивный вариант исполнения, связанный с неэкранированным кабелем и конкретной схемой сочленения/патрубка в этой линейке.

Основные характеристики

• 16 контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Максимальное рабочее напряжение: до 850 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Ресурс: 500 сочленений-расчленений.

• Минимальная наработка: 1000 часов.

• Климатическое исполнение: УХЛ, негерметичное исполнение.

Электрические и механические параметры

Для контактов Ø1,5 мм обычно указывают токовую нагрузку до 20 А, а для Ø2,5 мм — до 35 А; при этом по отдельным каталогам для этой модификации встречается рабочий ток на контакт до 10 А и 25 А соответственно, поэтому для проекта лучше сверять именно паспорт или ТУ конкретного производителя.
Контактное сопротивление указывается на уровне 2,5 мОм для контактов Ø1,5 мм и 1 мОм для контактов Ø2,5 мм.
По механической стойкости соединитель рассчитан на вибрацию, удары и работу в диапазоне примерно от −60 до +60 °C.

Конструкция

Корпус обычно металлический, с алюминиевым сплавом и защитным покрытием, изолятор — бакелит/карболит, контакты — с серебряным или никелевым покрытием в зависимости от исполнения и источника.
Соединение резьбовое, патрубок прямой, монтаж объемный, контактная часть — гнездо.
