| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51646ШР40П14НГ2 ВИЛКИ | Год: 2015 |  | > 38 шт. | 2100 ₽ | ||||
51647ШР40П14НШ2 РОЗЕТКИ | Год: 2015 |  | > 39 шт. | 2100 ₽ | ||||
51648ШР40П14ЭГ2 ВИЛКИ | Год: 2015 |  | > 40 шт. | 1700 ₽ | ||||
51649ШР40П14ЭГ2 РОЗЕТКИ | Год: 2015 |  | > 41 шт. | 1300 ₽ | ||||
51650ШР40П14ЭШ2 ВИЛКИ | Год: 2015 |  | > 42 шт. | 1600 ₽ | ||||
51651ШР40П14ЭШ2 РОЗЕТКИ | Год: 2015 |  | > 43 шт. | 1300 ₽ | ||||
51658ШР40П16НГ2 ВИЛКИ | Год: 2015 |  | > 82 шт. | 2500 ₽ | ||||
51660ШР40П16ЭГ2 ВИЛКИ | Год: 2015 |  | > 84 шт. | 1950 ₽ | ||||
51664ШР40П16ЭШ2Н ВИЛКИ |  | > 509 шт. | 300 ₽ | |||||
51666ШР40П3НШ9 (2РТ40П3НШ9) |  | > 151 шт. | 1300 ₽ | |||||

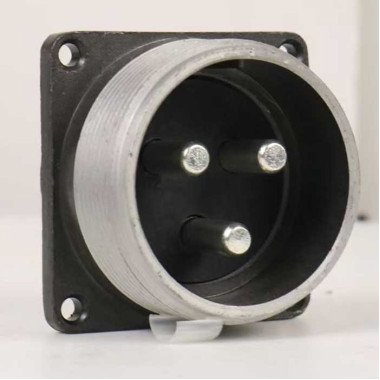

11818ШР40П3ЭШ9 ВИЛКИ | Год: 2024 |  | > 99 шт. | 1950 ₽ | ||||
51673ШР40П3ЭШ9 ВИЛКИ | Год: 2024 |  | > 90 шт. | 2600 ₽ | ||||
51675ШР40П3ЭШ9 ВИЛКИ (2РТ40П3ЭШ9А) |  | > 181 шт. | 1300 ₽ | |||||
51683ШР40ПК14НГ2 РОЗЕТКИ | Год: 2015 |  | > 20 шт. | 2600 ₽ | ||||
51686ШР40ПК14ЭШ2 ВИЛКИ | Год: 2015 |  | > 23 шт. | 2600 ₽ | ||||
51689ШР40ПК16ЭГ2 РОЗЕТКИ | Год: 2015 |  | > 30 шт. | 2600 ₽ | ||||
51692ШР40ПК3НШ9 ВИЛКИ | Год: 2015 |  | > 38 шт. | 3400 ₽ | ||||
51695ШР40У14НГ2 ВИЛКИ | Год: 2015 |  | > 35 шт. | 2100 ₽ | ||||
21234ШР40П16ЭШ2 вПроизводитель: Коннектор | Год: 2009-19 |  | > 29 шт. | |||||
21235ШР40П16ЭШ2-А ВИЛКИПроизводитель: Коннектор | Год: 2007, «5» |  | > 13 шт. | 700 ₽ | ||||
21236ШР40П16ЭШ2-К ВИЛКИПроизводитель: Элекон | Год: 2018, «5» |  | > 13 шт. | 700 ₽ | ||||
21237ШР40П16ЭШ2-К ВИЛКИПроизводитель: Элекон | Год: 2019, «5» |  | > 7 шт. | 700 ₽ | ||||
21238ШР40П16ЭШ2-ЛПроизводитель: Коннектор | Год: 2017 |  | > 51 шт. | |||||
21239ШР40П16ЭШ2-ЛПроизводитель: Коннектор | Год: 2013-17 |  | > 136 шт. | |||||
21240ШР40П16ЭШ2-Л РОЗЕТКИПроизводитель: Коннектор | Год: 2009, «5» |  | > 3 шт. | 1450 ₽ |
Соединители ШР40— это низкочастотные цилиндрические электрические разёмы, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 40 мм |
| Количество контактов | от 3 до 16 (в зависимости от модификации) |
| Диаметр контактов | от 1,5 мм до 5,5 мм |
| Покрытие контактов | серебро (стандарт) или никель (если в маркировке есть буква «Н») |
| Тип сочленения | резьбовое |
| Поляризация корпуса | одношпоночная |
| Материал корпуса | алюминиевый сплав АЛ-11 |
| Изолятор | карболит К-211-3 |
| Материал контактов | латунь ЛС59-1 |
| Максимальный ток на контакт | 20 А (для Ø1,5 мм), 35 А (для Ø2,5 мм) |
| Суммарный ток на разём | до 190 А |
| Степень защиты | негерметичные (буква «Н» в маркировке) |
Конструкция и применение
Разъёмы ШР40 выпускаются в виде кабельных вилок, кабельных розеток, приборных вилоки приборных розеток.
Подходят для монтажа с экранированнымии неэкранированнымикабелями/проводами.
Метод монтажа — навесной (объёмный), коммутация осуществляется пайкой.
Кабельные и приборные части между собой не сочленяются— кабельные соединяются только с кабельными, приборные с приборными.
Максимальное допустимое количество перепаек — не более 3.
Типовые обозначения
ШР electrical connectorsМаркировка включает информацию о типе разъёма, количестве контактов, покрытии и назначении, например:
ШР40П16ЭШ2— 16-контактная негерметичная приборная вилка для экранированного кабеля
ШР40П14НШ2— 14-контактная кабельная розетка с никелевым покрытием
ШР40П16НГ2— 16-контактная кабельная вилка с никелевым покрытием
