| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
10507ШР40П16НШ2 (Р) |  | ПОД ЗАКАЗ | 800 ₽ | |||||
10639ШР40У14НШ2 РОЗЕТКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | 800 ₽ | ||||
10608ШР40ПК16НГ3 |  | ПОД ЗАКАЗ | 800 ₽ | |||||
41335ШР40У16ЭШ2Н РОЗЕТКИ | Год: 88, «1» |  | > 11 шт. | 813 ₽ | ||||

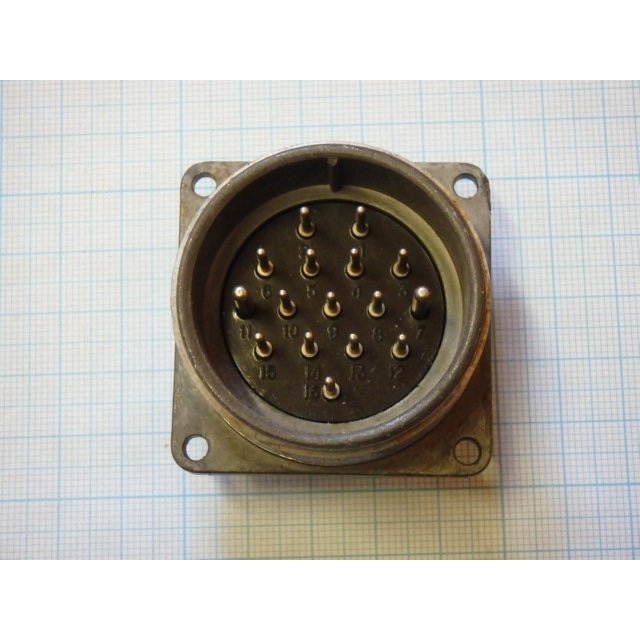

41321ШР40П16ЭШ2Н РОЗЕТКИ | Год: 91, «1» |  | > 43 шт. | 813 ₽ | ||||
41334ШР40У16ЭГ2 ВИЛКИ | Год: 88, «5» |  | > 32 шт. | 813 ₽ | ||||
41314ШР40П16ЭГ2 РОЗЕТКИ | Год: 90, «5» |  | > 13 шт. | 845 ₽ | ||||
10469ШР40-П3ЭГ9 | «5» |  | ПОД ЗАКАЗ | 850 ₽ | ||||
10568ШР40П3НШ9НПроизводитель: Нур |  | ПОД ЗАКАЗ | 850 ₽ | |||||
10569ШР40П3НШ9Н | «5» |  | ПОД ЗАКАЗ | 850 ₽ | ||||
10665ШР40У16НШ2НПроизводитель: Нур |  | ПОД ЗАКАЗ | 850 ₽ | |||||
10635ШР40У14НГ2 |  | ПОД ЗАКАЗ | 850 ₽ | |||||
10686ШР40У3НГ8 |  | ПОД ЗАКАЗ | 850 ₽ | |||||
10532ШР40П16ЭШ2 КАБЕЛЬНЫЕ РОЗЕТКИ | «5» |  | ПОД ЗАКАЗ | 900 ₽ | ||||
10471ШР40-П3ЭШ9Н | «5» |  | ПОД ЗАКАЗ | 900 ₽ | ||||
10615ШР40ПК16ЭГ2 БЛОЧНЫЕ РОЗЕТКИ С КОЖУХОМ | «ОТК» |  | ПОД ЗАКАЗ | 900 ₽ | ||||
10505ШР40П16НШ1 |  | ПОД ЗАКАЗ | 900 ₽ | |||||
41309ШР40П14ЭГ2 РОЗЕТКИ | Год: 91, «1» |  | > 103 шт. | 900 ₽ | ||||

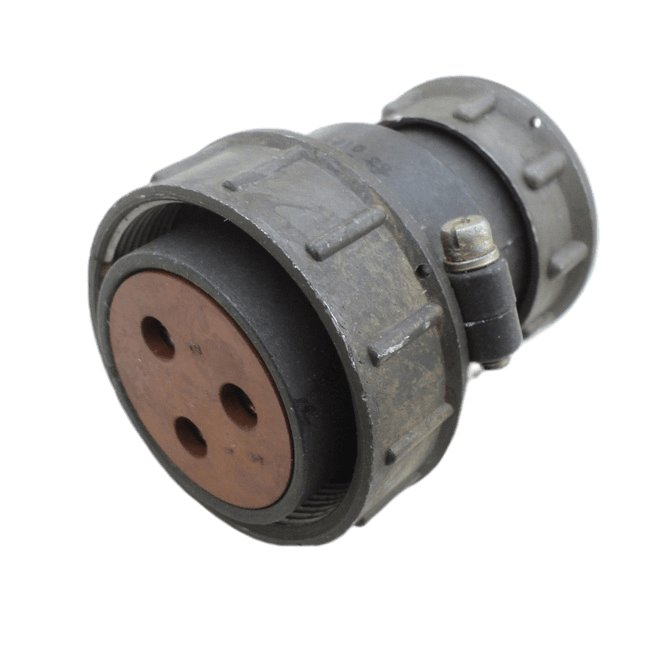

41325ШР40П3ЭШ9 РОЗЕТКИ | Год: 83-89, «5» |  | > 16 шт. | 900 ₽ | ||||
10667ШР40У16НШ2Н РОЗЕТКИ КАБЕЛЬНЫЕПроизводитель: Коннектор |  | ПОД ЗАКАЗ | 900 ₽ | |||||
10508ШР40П16НШ2 КАБЕЛЬНЫЕ РОЗЕТКИ |  | ПОД ЗАКАЗ | 900 ₽ | |||||
10668ШР40У16ЭГ2 |  | ПОД ЗАКАЗ | 900 ₽ | |||||
10606ШР40ПК16НГ2 БЛОЧНЫЕ РОЗЕТКИ С КОЖУХОМ |  | ПОД ЗАКАЗ | 900 ₽ | |||||
41329ШР40У14ЭШ2 РОЗЕТКИ | Год: 91-92, «5» |  | > 100 шт. | 900 ₽ | ||||
41330ШР40У16НГ2 ВИЛКИ | Год: 84, «1» |  | > 225 шт. | 900 ₽ |
Соединители ШР40— это низкочастотные цилиндрические электрические разёмы, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 40 мм |
| Количество контактов | от 3 до 16 (в зависимости от модификации) |
| Диаметр контактов | от 1,5 мм до 5,5 мм |
| Покрытие контактов | серебро (стандарт) или никель (если в маркировке есть буква «Н») |
| Тип сочленения | резьбовое |
| Поляризация корпуса | одношпоночная |
| Материал корпуса | алюминиевый сплав АЛ-11 |
| Изолятор | карболит К-211-3 |
| Материал контактов | латунь ЛС59-1 |
| Максимальный ток на контакт | 20 А (для Ø1,5 мм), 35 А (для Ø2,5 мм) |
| Суммарный ток на разём | до 190 А |
| Степень защиты | негерметичные (буква «Н» в маркировке) |
Конструкция и применение
Разъёмы ШР40 выпускаются в виде кабельных вилок, кабельных розеток, приборных вилоки приборных розеток.
Подходят для монтажа с экранированнымии неэкранированнымикабелями/проводами.
Метод монтажа — навесной (объёмный), коммутация осуществляется пайкой.
Кабельные и приборные части между собой не сочленяются— кабельные соединяются только с кабельными, приборные с приборными.
Максимальное допустимое количество перепаек — не более 3.
Типовые обозначения
ШР electrical connectorsМаркировка включает информацию о типе разъёма, количестве контактов, покрытии и назначении, например:
ШР40П16ЭШ2— 16-контактная негерметичная приборная вилка для экранированного кабеля
ШР40П14НШ2— 14-контактная кабельная розетка с никелевым покрытием
ШР40П16НГ2— 16-контактная кабельная вилка с никелевым покрытием
