| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
51654ШР40П15ЭГ2 ВИЛКИ | Год: 2015 |  | > 68 шт. | 2600 ₽ | ||||
51668ШР40П3ЭГ9 ВИЛКИ | Год: 2024 |  | > 27 шт. | 2600 ₽ | ||||
51673ШР40П3ЭШ9 ВИЛКИ | Год: 2024 |  | > 90 шт. | 2600 ₽ | ||||
51687ШР40ПК16НГ2 РОЗЕТКИ | Год: 2015 |  | > 30 шт. | 2600 ₽ | ||||
51707ШР40У3НГ9 ВИЛКИ | Год: 2015 |  | > 41 шт. | 2600 ₽ | ||||
51683ШР40ПК14НГ2 РОЗЕТКИ | Год: 2015 |  | > 20 шт. | 2600 ₽ | ||||
51686ШР40ПК14ЭШ2 ВИЛКИ | Год: 2015 |  | > 23 шт. | 2600 ₽ | ||||
51657ШР40П15ЭШ2 РОЗЕТКИ | Год: 2015 |  | > 71 шт. | 2600 ₽ | ||||
51688ШР40ПК16НШ2 ВИЛКИ | Год: 2015 |  | > 30 шт. | 2600 ₽ | ||||
51672ШР40П3ЭШ9 ВИЛКИ | Год: 2024, «ОТК» |  | > 90 шт. | 2600 ₽ | ||||
51689ШР40ПК16ЭГ2 РОЗЕТКИ | Год: 2015 |  | > 30 шт. | 2600 ₽ | ||||
51699ШР40У15НГ2 ВИЛКИ | Год: 2015 |  | > 72 шт. | 2600 ₽ | ||||
51708ШР40У3НШ9 РОЗЕТКИ | Год: 2015 |  | > 42 шт. | 2600 ₽ | ||||
51700ШР40У15НШ2 РОЗЕТКИ | Год: 2015 |  | > 73 шт. | 2600 ₽ | ||||
51701ШР40У15ЭГ2 ВИЛКИ | Год: 2015 |  | > 74 шт. | 2600 ₽ | ||||
51709ШР40У3ЭГ9 ВИЛКИ | Год: 2015 |  | > 43 шт. | 2600 ₽ | ||||
10631ШР40ПК3ЭШ9 | «5» |  | ПОД ЗАКАЗ | 2700 ₽ | ||||
10702ШР40У9ЭГ9 |  | ПОД ЗАКАЗ | 2700 ₽ | |||||
10593ШР40П9НГ9 |  | ПОД ЗАКАЗ | 2700 ₽ | |||||
10596ШР40П9ЭГ9 |  | ПОД ЗАКАЗ | 2700 ₽ | |||||
10627ШР40ПК3НШ9 |  | ПОД ЗАКАЗ | 2850 ₽ | |||||
51693ШР40ПК3ЭГ9 РОЗЕТКИ | Год: 2015 |  | > 39 шт. | 3250 ₽ | ||||
51694ШР40ПК3ЭШ9 ВИЛКИ | Год: 2015 |  | > 40 шт. | 3250 ₽ | ||||
51682ШР40П9ЭШ9 РОЗЕТКИ | Год: 2015 |  | > 36 шт. | 3250 ₽ | ||||
51711ШР40У9НГ9 ВИЛКИ | Год: 2015 |  | > 45 шт. | 3250 ₽ |
Соединители ШР40— это низкочастотные цилиндрические электрические разёмы, предназначенные для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.
Основные характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 40 мм |
| Количество контактов | от 3 до 16 (в зависимости от модификации) |
| Диаметр контактов | от 1,5 мм до 5,5 мм |
| Покрытие контактов | серебро (стандарт) или никель (если в маркировке есть буква «Н») |
| Тип сочленения | резьбовое |
| Поляризация корпуса | одношпоночная |
| Материал корпуса | алюминиевый сплав АЛ-11 |
| Изолятор | карболит К-211-3 |
| Материал контактов | латунь ЛС59-1 |
| Максимальный ток на контакт | 20 А (для Ø1,5 мм), 35 А (для Ø2,5 мм) |
| Суммарный ток на разём | до 190 А |
| Степень защиты | негерметичные (буква «Н» в маркировке) |
Конструкция и применение

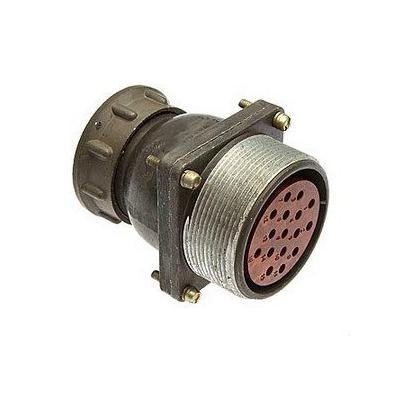

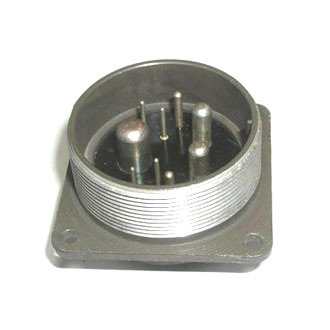

Разъёмы ШР40 выпускаются в виде кабельных вилок, кабельных розеток, приборных вилоки приборных розеток.
Подходят для монтажа с экранированнымии неэкранированнымикабелями/проводами.
Метод монтажа — навесной (объёмный), коммутация осуществляется пайкой.
Кабельные и приборные части между собой не сочленяются— кабельные соединяются только с кабельными, приборные с приборными.
Максимальное допустимое количество перепаек — не более 3.
Типовые обозначения
ШР electrical connectorsМаркировка включает информацию о типе разъёма, количестве контактов, покрытии и назначении, например:
ШР40П16ЭШ2— 16-контактная негерметичная приборная вилка для экранированного кабеля
ШР40П14НШ2— 14-контактная кабельная розетка с никелевым покрытием
ШР40П16НГ2— 16-контактная кабельная вилка с никелевым покрытием
