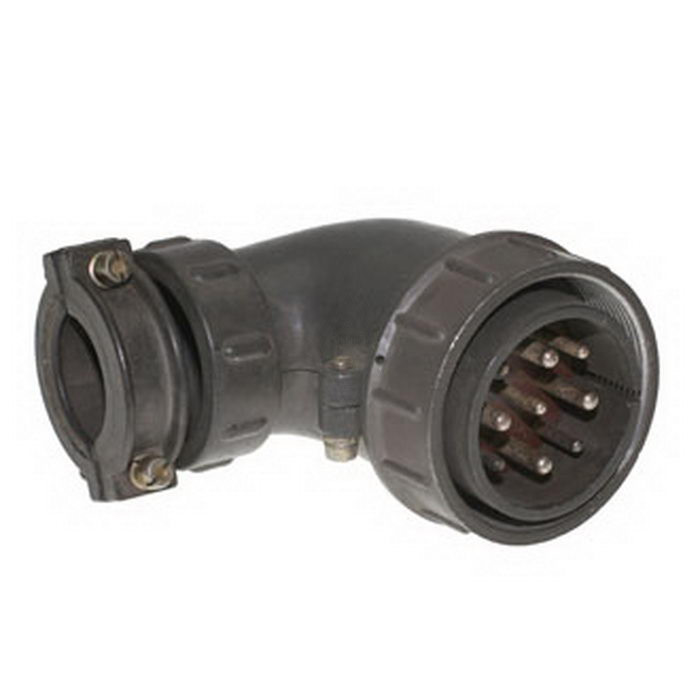

Разъем ШР40У9НГ9 вилка — это кабельный соединитель, предназначенный для использования в электрических цепях как переменного, так и постоянного тока. Он является частью серии разъемов типа ШР и имеет несколько ключевых характеристик.

Основные характеристики

• Тип : ШР
• Условный размер корпуса : 40
• Количество контактов : 9
• Конструктивное исполнение : У (с угловым патрубком)
• Вид гайки патрубка : Н (для неэкранированного кабеля)

Конструкция и применение

Разъем состоит из двух частей: вилки и розетки. вилка ШР40У9НГ9 может соединяться только с блочными (приборными) розетка ми, такими как ШР40П9ЭГ или ШР40ПК9НГ. Это важно учитывать при выборе соединителей, так как кабельные вилки не совместимы с кабельными розетка ми.

Технические параметры

• Сопротивление контакта : не более 1 мОм для контактов диаметром 2,5 мм и 0,75 мОм для 3,5 мм.
• Максимальная токовая нагрузка : до 25 А для контактов ? 2,5 мм и до 50 А для ? 3,5 мм.
• Рабочая температура : от -60 °C до +60 °C (по стандарту ОСТ В 11 0121-91).
• Материал контактов : серебро или никель, что обеспечивает надежность соединения.

Применение

Разъемы ШР применяются в радиоэлектронной технике и могут использоваться с экранированными и неэкранированными кабелями. Они подходят для установки в различных климатических условиях и могут использоваться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.

Заключение

ШР40У9НГ9 вилка — это надежный выбор для создания электрических соединений в различных устройствах. Он обеспечивает высокую проводимость и устойчивость к внешним воздействиям, что делает его популярным в промышленности и электронике.
