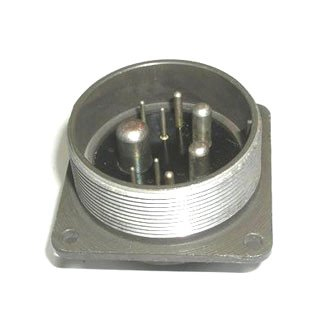

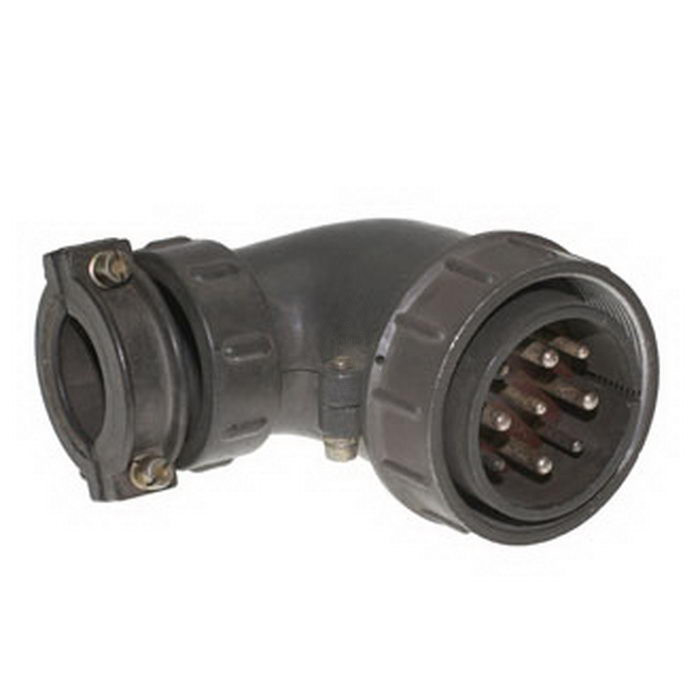

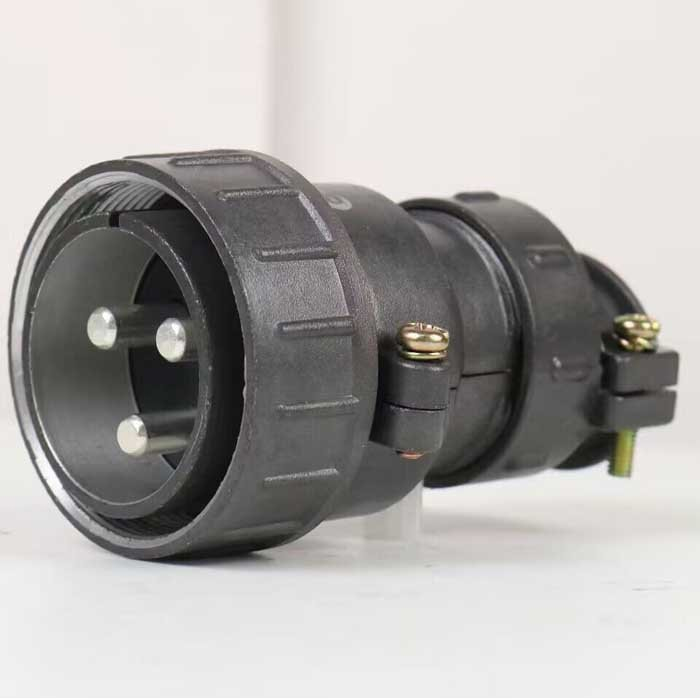

ШР40У9НГ9 представляет собой кабельную вилку-разъём серии ШР, предназначенную для надёжных электрических соединений в различных аппаратах. Она применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, а также в электрических цепях с токами постоянного и переменного тока (до 3 МГц).

Обозначение

• Тип: ШР (негерметичный разъём). ?

• Условный размер корпуса: 40. ?

• Конструкция кабельной части: У — с угловым патрубком. ?

• Гайка патрубка: НГ — для неэкранированного кабеля. ?

• Сочетание контактов: 9 (всего 9 контактов).

• Часть соединителя: Г — вилка. ?

Применение

Соединители этой серии используют во внутренних и наружных установках (при защите от пыли и влаги потребителем), в климатическом исполнении УХЛ. Подходят для работы в условиях вибрации, ударов и пониженного давления, включая аппаратуру с высокими нагрузками.

Характеристики

Разработаны для напряжения до 850 В (амплитудное значение) и токов до 100 А в зависимости от сочетания контактов. Температурный диапазон: от -60°C до +110°C; выдерживают синусоидальную вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с?) и линейные нагрузки (до 2000 м/с?). Сочленение резьбовое, ресурс — до 500 соединений.

Информация по моделям 2015 г. не указана в доступных источниках.
