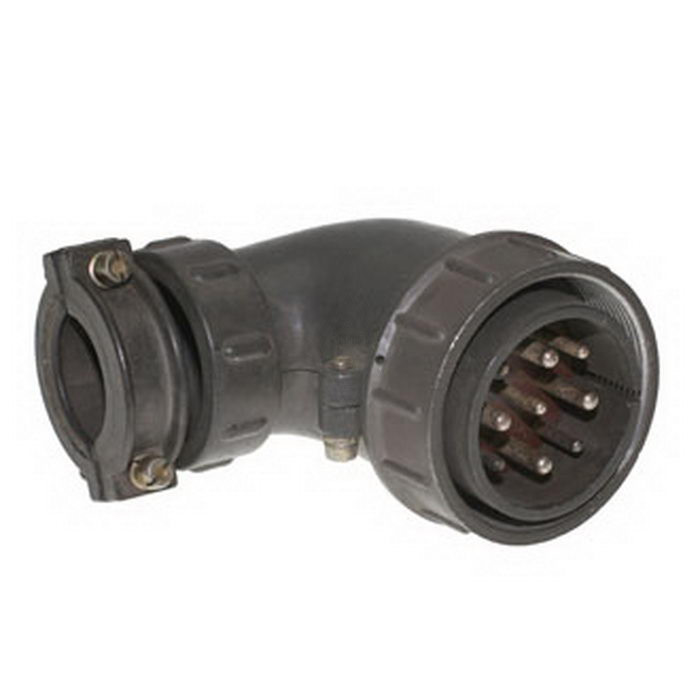

ШР40У9НГ9 — это кабельная вилка‑разъём из серии ШР, предназначенная для надёжного подключения электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения.

• ШР — тип соединителя (широкополосный прямоугольный разъём).

• 40 — условный размер корпуса (габаритный диаметр).

• У — конструктивное исполнение кабельной части с угловым патрубком (более компактная трассировка кабеля в стеснённых условиях).

• 9 — количество контактов в разъёме.

• Н — вид гайки патрубка для неэкранированного кабеля.

• Г — часть соединителя вилка (кабельная часть).

• Номинальное напряжение (амплитудное значение) до 850 В , частота переменного тока до 3 МГц , что позволяет использовать ШР40У9НГ9 как в силовых, так и в сигнальных цепях.

• Количество контактов — 9 шт , с разными диаметрами: обычно 5 контактов Ø 2,5 мм и 4 контакта Ø 3,5 мм ; сопротивление контакта не более ~1 мОм (для 2,5 мм) и ~0,75 мОм (для 3,5 мм).

• Максимальный ток на один контакт: до 25 А для 2,5 мм и до 50 А для 3,5 мм, суммарная нагрузка по всем контактам — до около 325 А.

• Предназначены для работы в широком температурном диапазоне примерно от −60 °C до +60…+110 °C (в зависимости от конкретной спецификации) с повышенной стойкостью к влаге и пыли.

• Выдерживают воздействие вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с² , одиночные удары до 5000 м/с² , а также многократные удары повышенной интенсивности; количество циклов сочленения/расчленения — до 500 операций.

• Соединители ШР (в том числе ШР40У9НГ9) часто применяются в промышленной, радиотехнической и военной аппаратуре, где требуются надёжные и виброустойчивые соединения.

• Угловая конструкция патрубка и негерметичное исполнение с климатикой УХЛ делают этот тип разъёма удобным для монтажа в ограниченных пространствах, при работе с неэкранированными кабелями.
