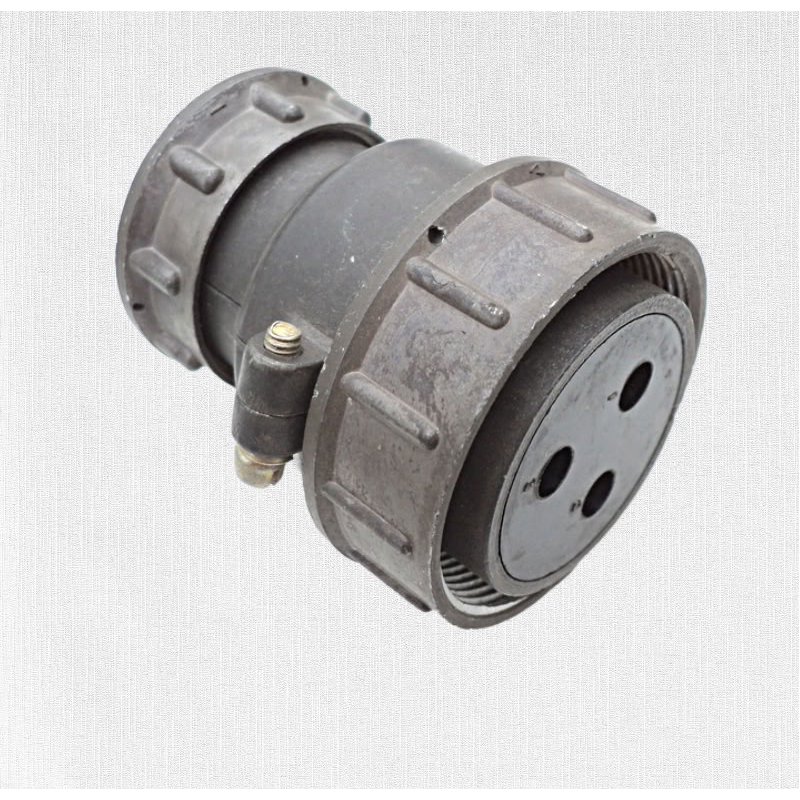

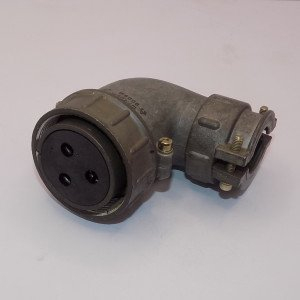

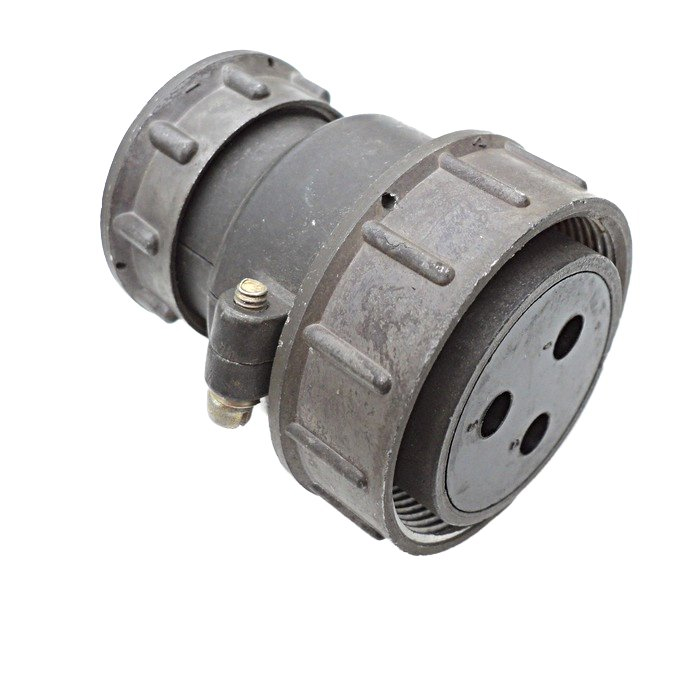

ШР40У9ЭШ9 — это кабельная розетка серии ШР, произведённая в 2015 году, предназначенная для надёжных соединений в электрических цепях. Она применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Расшифровка обозначения

• ШР — тип цилиндрического соединителя ( розетка ).

• 40 — условный размер корпуса.

• У — угловой патрубок для экранированного кабеля.

• 9Э — сочетание контактов (3 контакта диаметром 5,5 мм).

• Ш9 — вариант исполнения с указанным сочетанием.

Применение

розетка используется в цепях постоянного и переменного тока (частотой до 3 МГц), включая монтаж с экранированными кабелями. Подходит для внутренней и наружной установки (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Характеристики

• Рабочий ток на контакт: 100 А.

• Максимальное напряжение: не более 850 В (амплитудное).

• Сечение провода: до 35 мм?.

• Диаметр контактов: 5,5 мм.

• Сопротивление контакта: не более 0,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Покрытие контактов: серебро (стандартно).

Условия эксплуатации

• Синусоидальная вибрация: 1–1000 Гц, ускорение до 300 м/с?.

• Механический удар: одиночный — 5000 м/с?, многократный — 350 м/с?.

• Линейные нагрузки: до 2000 м/с?.

• Пониженное давление: до 1,3·10?? Па.
