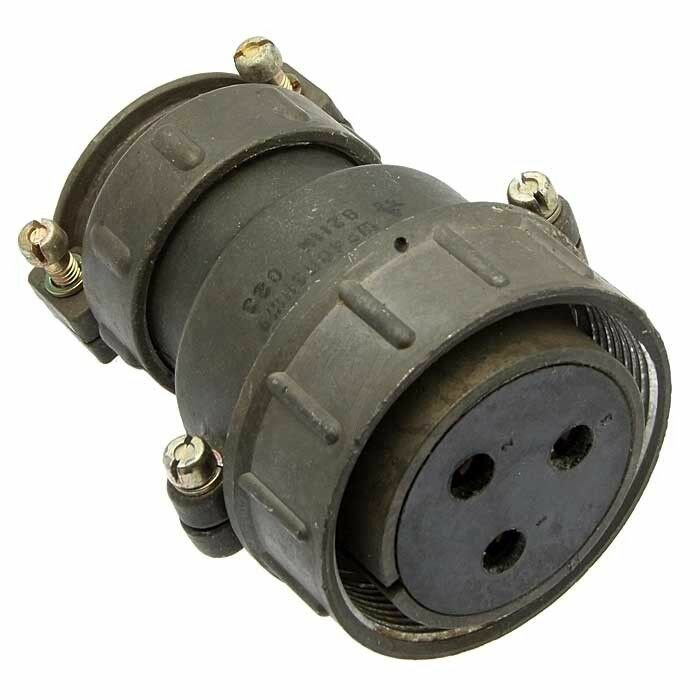

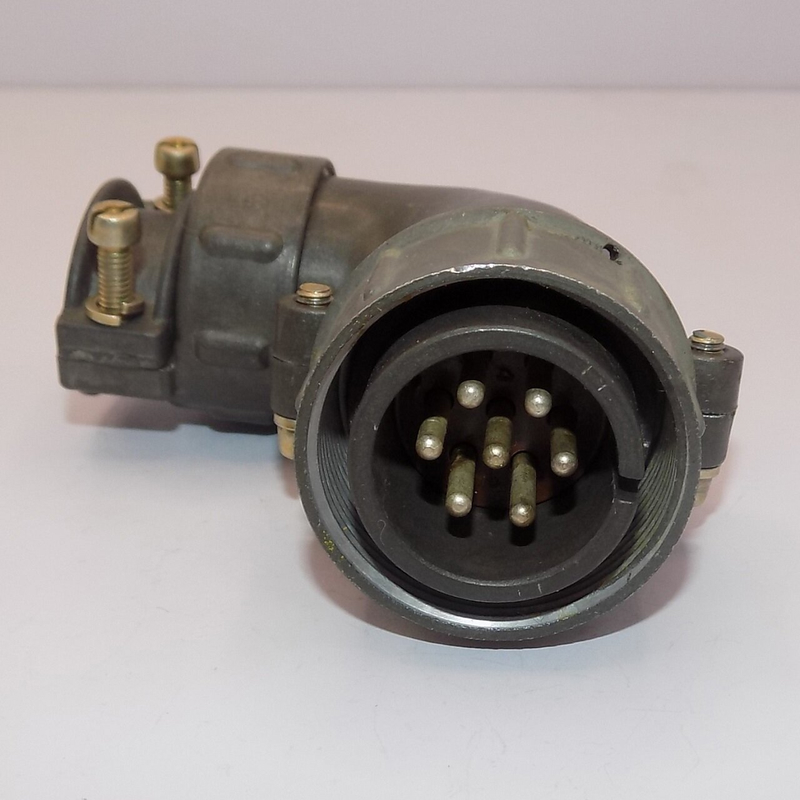

ШР40У9ЭГ9 — это низкочастотный цилиндрический разъём (розетка кабельная) серии ШР, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, особенно с экранированным кабелем.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный).

• 40 — условный размер корпуса.

• У — конструктивное исполнение кабельной части с угловым патрубком.

• 9 — количество контактов и их сочетание.

• Э — гайка патрубка для экранированного кабеля.

• Г — вариант исполнения.

Технические характеристики

• Рабочий ток на контакт: 100 А.

• Максимальное рабочее напряжение: до 850 В.

• Диаметр контактов: 5,5 мм.

• Сопротивление контакта: не более 0,3 МОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Сечение провода: до 35 мм².

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–1000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и линейные нагрузки до 2000 м/с². Работает при пониженном давлении до 1,3·10⁻⁴ Па.
