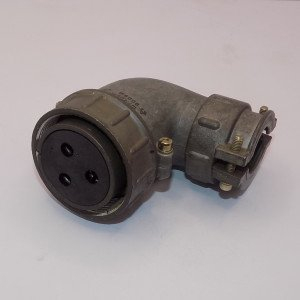

ШР40У3НШ9 — это кабельная розетка с угловым патрубком, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Применение

розетка работает в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ (или УХЛ2 по ГОСТ 15150-69), допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения. Выдерживает вибрацию (1–5000 Гц, ускорение до 300 м/с?), механические удары (до 5000 м/с? одиночные) и линейные нагрузки до 2000 м/с?.

Характеристики

• Рабочий ток: 100 А.

• Максимальное напряжение постоянного тока: не более 850 В. ?

• Диаметр контактов: 5,5 мм, покрытие — серебро. ?

• Сопротивление контактов: не более 0,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм. ?

• Сечение подсоединяемых проводов: до 35 мм?. ?

• Количество соединений-расчленений: 500, наработка — минимум 1000 часов. ?
