ШР40У3НШ9

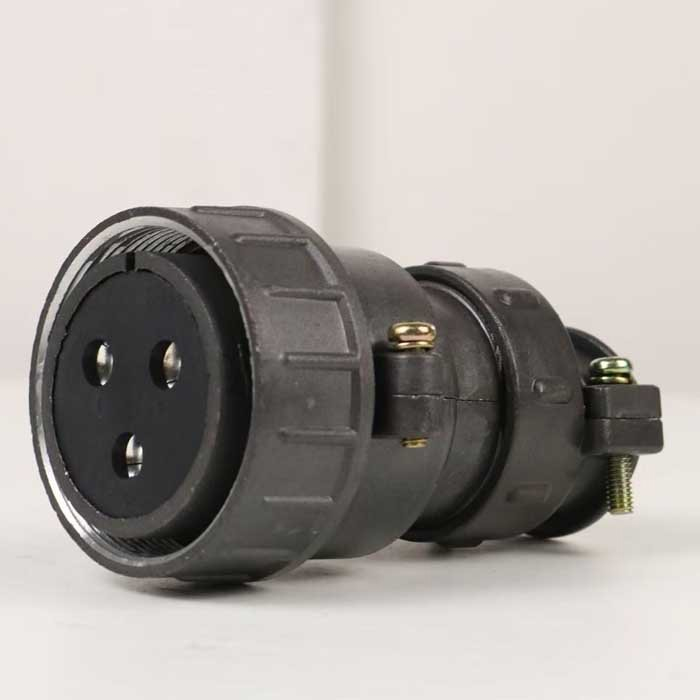

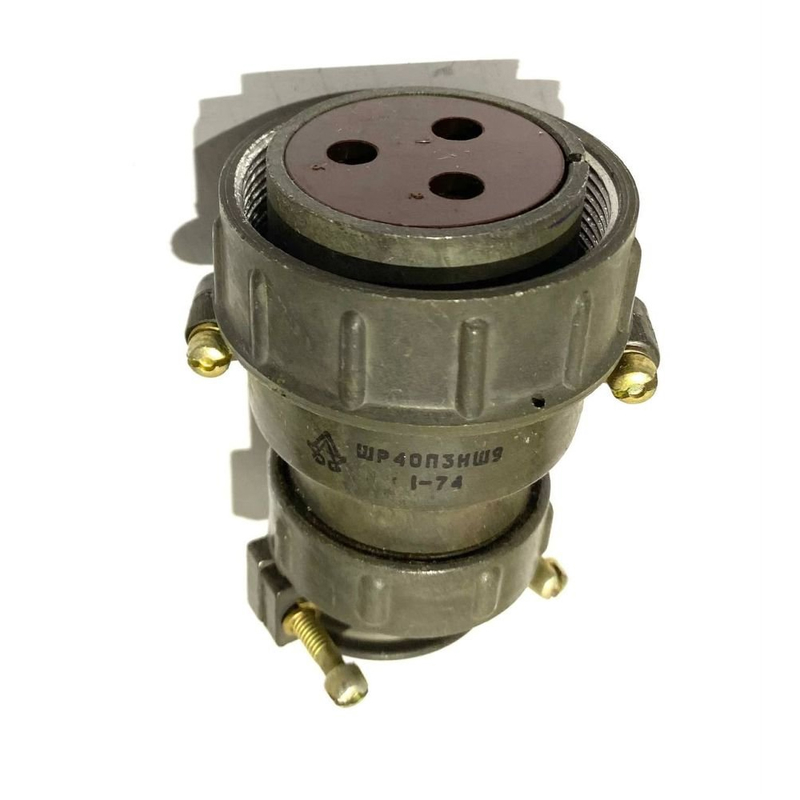

ШР40У3НШ9 — это низкочастотный цилиндрический розеточный разъём (кабельный) из серии ШР, применяемый для соединения силовых и сигнальных цепей постоянного и переменного тока в оборудовании общего и радиотехнического назначения. Он относится к разъёмам с резьбовым сочленением, когда для подключения используется вилка ШР нужного типа (обычно ШР40П3ЭШ9 или ШР40ПК3НШ9/ЭШ9).

Основные параметры

• Назначение: работа в цепях постоянного и переменного тока частотой до 3 МГц, при напряжении до 850 В (амплитудное значение).

• Количество контактов: 3, диаметр контактного стержня около 5,5 мм, покрытие контактов обычно серебро.

• Ток на контакт: до 100 А в рабочем режиме, что делает разъём пригодным для силовых трасс и мощной аппаратуры.

Конструкция и исполнение

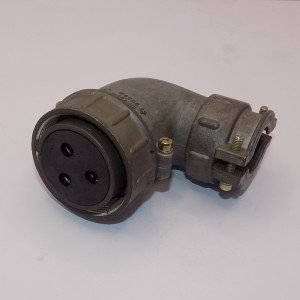

• Исполнение: кабельная розетка с угловым патрубком (буквы «У» и «Ш» в маркировке указывают на угловой патрубок и серию ШР).

• Корпус выполняется из алюминиевого сплава, что обеспечивает достаточно высокую механическую прочность и низкую массу.

• Без электрической герметизации; относится к негерметичным соединителям климатического исполнения УХЛ.

Эксплуатационные условия

• Диапазон рабочих температур — ориентировочно от −60 °C до +60 °C, при допустимых кратковременных всплесках до +110 °C.

• Выдерживает высокую механическую нагрузку: синусоидальную вибрацию (десятки и сотни м/с²), удары и линейные перегрузки, характерные для бортовой и промышленной аппаратуры.

• Число сочленений‑расчленений — не менее нескольких сотен циклов, минимальная наработка — по порядку 1000 часов, срок сохраняемости — до 15 лет в нормальных условиях хранения.

Можно дополнительно расшифровать условное обозначение «ШР40У3НШ9» по каждой позиции или подобрать ближайшие аналоги по контактам и габаритам.
