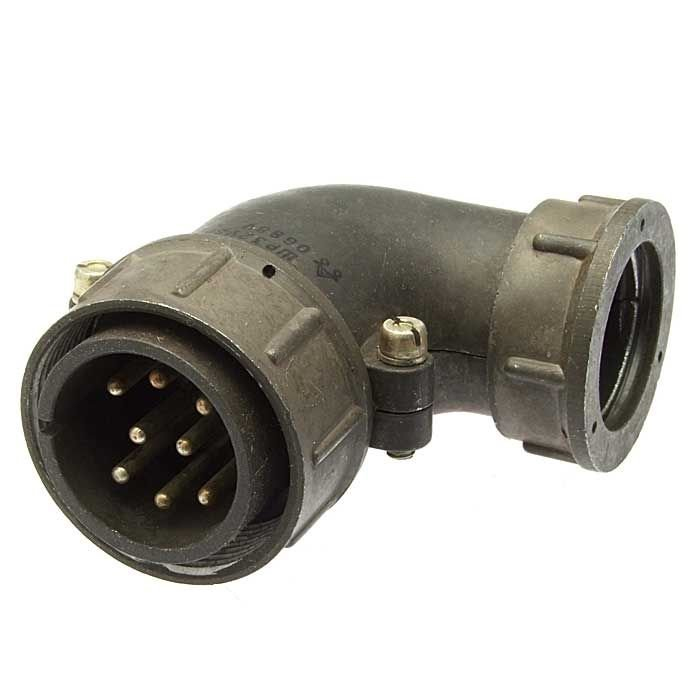

ШР40У3НГ9 — это кабельная вилка низкочастотного цилиндрического соединителя общего назначения с угловым патрубком и гайкой для неэкранированного кабеля.

Применение

Предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре. Используется для внутреннего монтажа в климатическом исполнении УХЛ, допускается наружное применение при защите от дождя, пыли и солнца.

Характеристики

Имеет 3 контакта диаметром 5,5 мм с материалом серебро/никель, сопротивлением контакта не более 0,3 мОм. Максимальная токовая нагрузка: 100 А на контакт, 300 А общая; напряжение до 850 В (амплитудное). Рабочая температура от -60°C до +110°C (с учетом перегрева контактов), сопротивление изоляции не менее 5000 МОм.

Надежность

Количество сочленений-расчленений — 500, наработка минимум 1000 часов. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с? (30 g), механический удар одиночный до 5000 м/с? (500 g) и многократный 350 м/с? (35 g), пониженное давление 1,3?10?? Па.
