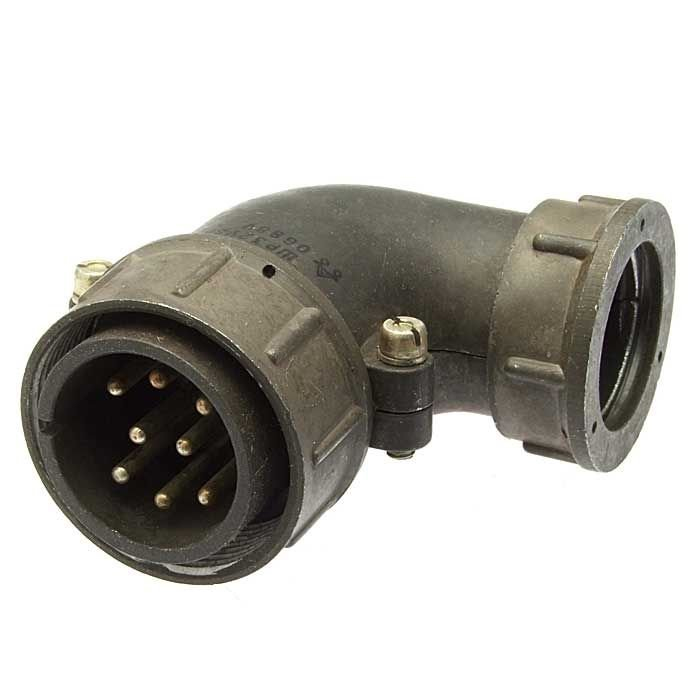

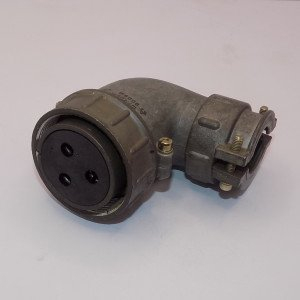

ШР40У3НГ9 — это вилка кабельная низкочастотного цилиндрического соединителя российского производства, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии ШР негерметичного типа с резьбовым соединением, одношпоночной поляризацией и климатическим исполнением УХЛ (для внутреннего монтажа, с возможностью наружного при защите от внешних факторов). +3

Характеристики

Соединитель имеет 3 контакта диаметром 5,5 мм, с максимальной токовой нагрузкой до 100 А на контакт (общая — до 300 А) и сопротивлением контакта не более 0,3 мОм. Максимальное рабочее напряжение достигает 850 В, сопротивление изоляции — не менее 5000 МОм, а срок службы включает минимум 1000 часов наработки и 500 циклов сочленений-расчленений.

Условия эксплуатации

Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает пониженное давление до 1,3·10⁻⁴ Па. Устойчив к синусоидальной вибрации (1–5000 Гц, ускорение 300 м/с²), механическим ударам (до 5000 м/с² одиночный, 350 м/с² многократный) и линейным нагрузкам до 2000 м/с².

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический низкочастотный).

• 40 — условный размер корпуса.

• У — угловой патрубок для кабельной части.

• 3 — число контактов.

• Н — гайка для неэкранированного кабеля.

• Г — нормальные габариты.

• 9 — комбинация контактов.
