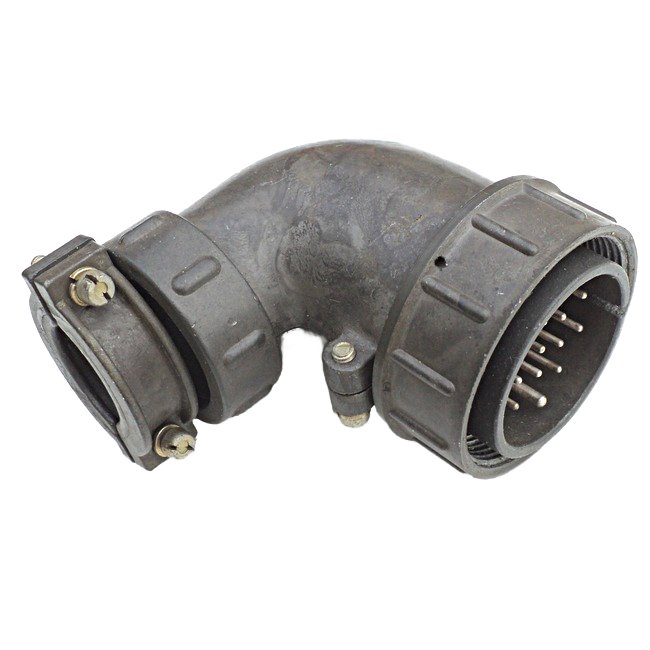

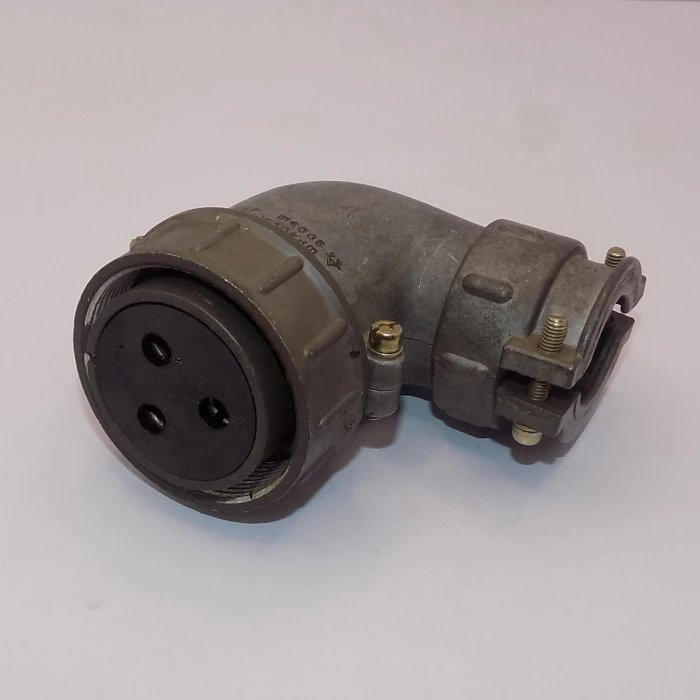

ШР40У3НГ8 — это низкочастотный цилиндрический электрический разъём (соединитель) серии ШР советского/российского производства, предназначенный для надёжного соединения в электрических цепях. Он используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным током и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Обозначение ШР40У3НГ8 расшифровывается так:

• ШР — тип соединителя (низкочастотный цилиндрический).

• 40 — условный размер корпуса.

• У — кабельная часть с угловым патрубком.

• 3 — число контактных групп (3 контакта).

• Н — для неэкранированного кабеля.

• Г — с гайкой для фиксации.

• 8 — исполнение (стандартное, без дополнительных модификаций).

Это типичная кабельная вилка или розетка (в зависимости от комплекта), негерметичная, с резьбовым соединением и одношпоночной поляризацией для точного подключения.​

Технические характеристики

Соединители серии ШР, включая ШР40У3НГ8, выдерживают:

• Синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с² (30 g).

• Механический удар: одиночный до 5000 м/с² (500 g), многократный до 350 м/с² (35 g).

• Температуру от -60°C до +60°C.

• Пониженное давление до 1,3·10⁻⁴ Па.

• Сопротивление изоляции не менее 5000 МОм, токовая нагрузка до 300 А (в зависимости от контактов), наработка не менее 1000 часов, срок хранения 15 лет.

Условия эксплуатации

Подходит для климатического исполнения УХЛ (умеренный и холодный климат), внутреннего и наружного применения (с защитой от пыли и влаги). Диаметр контактов около 5,5 мм, сечение провода до 35 мм², сопротивление контакта не более 0,3 МОм. Используется в аппаратуре общего назначения, где важна виброустойчивость и надёжность.
