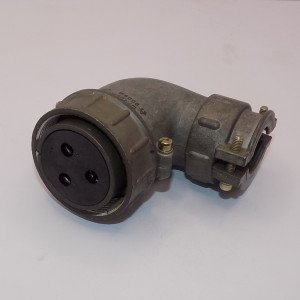

ШР40У3ЭШ9 — это кабельная розетка низкочастотного цилиндрического соединителя общего назначения.

Назначение

Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, применяется в радиоэлектронной и радиотехнической аппаратуре.

Конструкция

Розетка имеет угловой патрубок для экранированного кабеля, условный размер корпуса 40, три контакта экранированные (обозначение "3Э"), сочетание контактов "9". Климатическое исполнение УХЛ2, подходит для внутреннего монтажа, допускается наружный при защите от осадков и пыли.

Характеристики

Рабочий ток — 100 А, максимальное напряжение — до 850 В, диаметр контактов — 5,5 мм, сечение провода — до 35 мм². Сопротивление контакта — не более 0,3 мОм, изоляции — не менее 5000 мОм.

Условия эксплуатации

Температура от -60°C до +60°C (смена до +110°C), вибрация 1–1000 Гц с ускорением 300 м/с², удары до 5000 м/с², пониженное давление 1,3·10⁻⁴ Па. Наработка — минимум 1000 часов, сочленения-расчленения — 500.

Габариты

Размеры — 73,4 × 52,5 × 83,6 мм.​
