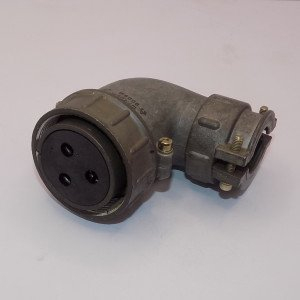

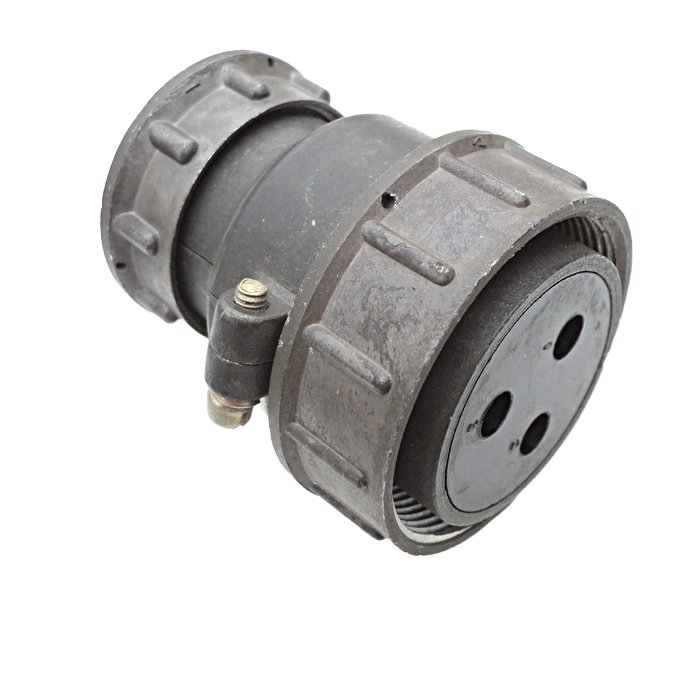

Соединитель ШР40У3ЭШ9 представляет собой кабельную розетку с угловым патрубком, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения проводов, кабелей и узлов.

Технические характеристики

• Рабочий ток : до 100 А.

• Максимальное рабочее напряжение : не более 850 В.

• Диаметр контактов : 5,5 мм.

• Сопротивление электрического контакта : не более 0,3 МОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Сечение провода : до 35 мм?.

• Метод монтажа : пайка.

• Покрытие контактов : серебро.

Конструкция

Соединитель состоит из двух частей: вилки и розетки. Он имеет условное обозначение, где:

• ШР - тип соединителя,

• 40 - условный размер корпуса,

• У - конструктивное исполнение с угловым патрубком,

• 3 - количество контактов,

• Э - гайка патрубка для экранированного кабеля,

• Ш - обозначение розетки,

• 9 - сочетание контактов.

Условия эксплуатации

ШР40У3ЭШ9 может работать в широком диапазоне температур от -60°C до +60°C и выдерживает резкие температурные колебания до +110°C. Он также устойчив к механическим воздействиям, включая синусоидальные вибрации и удары.

Применение

Данный соединитель используется в различных областях электроники и радиотехники, обеспечивая надежное соединение в условиях, тре
