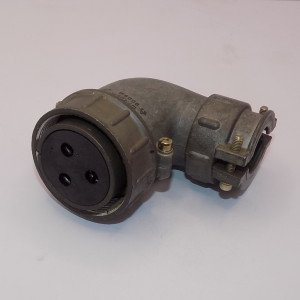

ШР40У3ЭШ9 — это кабельная розетка из серии низкочастотных цилиндрических соединителей общего назначения, предназначенная для радиоэлектронной и радиотехнической аппаратуры. Она используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Расшифровка обозначения

• ШР — тип соединителя (розетка).

• 40 — условный размер корпуса.

• У — кабельное исполнение с угловым патрубком для экранированного кабеля.

• 3Э — три контакта повышенной надежности.

• Ш9 — сочетание контактов.

Технические характеристики

Соединитель выдерживает рабочий ток до 100 А на контакт и максимальное напряжение до 850 В. Диаметр контактов составляет 5,5 мм, сечение провода — до 35 мм², сопротивление контакта — не более 0,3 МОм, изоляции — не менее 5000 МОм.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (смена температур до +110°C), пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает вибрацию (1–1000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки до 2000 м/с².

Габариты: 73,4 × 52,5 × 83,6 мм. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500.
