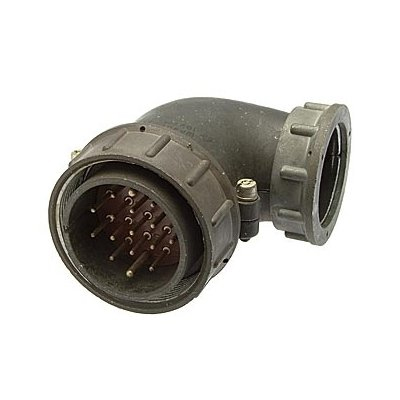

ШР40У3ЭГ9 представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР с угловым патрубком и гайкой для неэкранированного кабеля. Она предназначена для работы в электрических цепях постоянного и переменного токов (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, подходит для внутреннего и наружного монтажа (при защите от пыли и влаги потребителем). Климатическое исполнение УХЛ позволяет применять в условиях от -60°C до +60°C (с учетом перегрева контактов до +110°C).

Характеристики

• Количество контактов: 3 шт., диаметр ?5,5 мм, материал — медь с серебряным или никелевым покрытием.

• Рабочий ток на контакт: 100 А (общий до 300 А), сопротивление контакта ?0,3 мОм, сопротивление изоляции ?5000 МОм.

• Сочленение-расчленение: до 500 циклов, наработка ?1000 часов.

• Вибрация: синусоидальная 1-5000 Гц, ускорение 300 м/с? (30 g); удары: одиночный 5000 м/с? (500 g), многократный 350 м/с? (35 g).

• Монтаж: пайка, сечение проводов до 35 мм?, габариты ?84,4?88?52,5 мм.

• Условия: пониженное давление до 1,3?10?? Па, линейные нагрузки 2000 м/с?.

Информация по моделям 2015 г. не указана в доступных источниках. ?
