ШР40У3ЭГ9: кабельная вилка для силовых цепей и промышленного оборудования

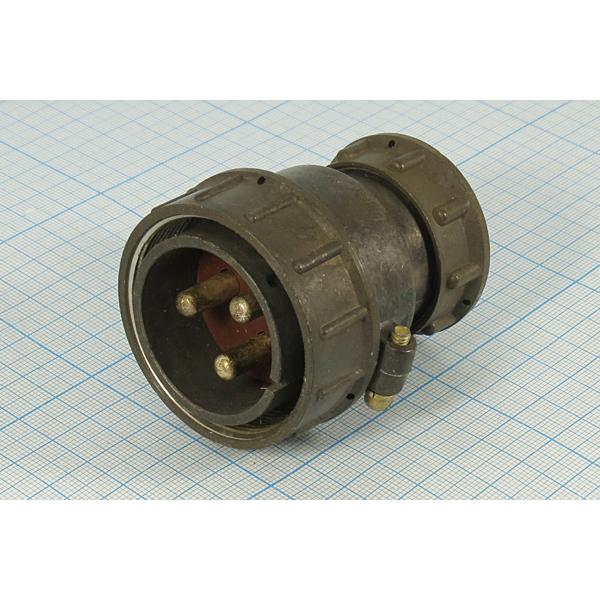

ШР40У3ЭГ9 — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде кабельной вилки с угловым патрубком для экранированного кабеля. Разъём рассчитан на надёжное многократное соединение силовых и сигнальных цепей в составе промышленного, измерительного, транспортного и специального оборудования.

Назначение ШР40У3ЭГ9

Вилка ШР40У3ЭГ9 применяется для разъёмного подключения кабельных линий, когда важны механическая прочность, устойчивость к вибрации и стабильный электрический контакт. Соединители семейства ШР предназначены для цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Конструкция ориентирована на монтаж с экранированными и неэкранированными проводами. Индекс «ЭГ» в обозначении связан с исполнением кабельной части, предусматривающим угловой патрубок и применение экранированного кабеля. Такое решение удобно при ограниченном пространстве внутри шкафов, приборных отсеков, панелей управления и корпусных изделий.

Основные характеристики

ШР40У3ЭГ9 относится к типоразмеру ШР40 и имеет три силовых контакта. Для данной контактной схемы характерны контакты диаметром 5,5 мм, рассчитанные на существенную токовую нагрузку.

Указанные параметры относятся к исполнению ШР40 с трёхконтактной схемой; при проектировании конкретного изделия необходимо сверять требования с конструкторской документацией, условиями монтажа и паспортом применяемой партии.

Конструкция и особенности

Соединитель ШР40У3ЭГ9 имеет цилиндрический корпус и резьбовое сочленение. Резьбовая фиксация снижает риск самопроизвольного расстыковывания при вибрациях, ударах и переменных механических нагрузках. Одношпоночная поляризация корпуса помогает обеспечить правильную ориентацию вилки при подключении ответной части.

Контактные элементы могут иметь серебряное или никелевое покрытие в зависимости от исполнения. Низкое переходное сопротивление особенно важно для цепей с повышенным током: оно уменьшает локальный нагрев в зоне контакта и способствует стабильной работе соединения при длительной нагрузке.

Для трёхконтактной конфигурации допустимо подсоединение проводников увеличенного сечения. В близком исполнении соединителей ШР40 с тремя контактами указано применение проводов сечением до 35 мм², однако конкретное сечение следует определять по документации на выбранный вариант вилки, способу оконцевания и тепловому расчёту кабельной линии.

Эксплуатация в оборудовании

ШР40У3ЭГ9 подходит для внутренних электрических соединений, а также для наружного применения при дополнительной защите от пыли и влаги со стороны изготовителя оборудования. Соединители серии ШР выпускаются в климатическом исполнении УХЛ и сохраняют работоспособность в диапазоне температур от −60 °C до +60 °C.

Изделие рассчитано на воздействие вибрации в диапазоне от 1 до 5000 Гц и на механические удары, поэтому его применяют там, где обычные бытовые разъёмы недостаточно надёжны:

• в силовых кабельных соединениях промышленного оборудования;

• в аппаратуре автоматики и управления;

• в измерительных и испытательных комплексах;

• в электротехнических шкафах и передвижных установках;

• в оборудовании, работающем при вибрациях и динамических нагрузках;

• в системах, где требуется экранированный кабель и компактный угловой вывод.

Что учитывать при монтаже

При использовании ШР40У3ЭГ9 важно правильно подобрать ответную часть по серии, контактной схеме и ключевому положению. Несовпадение исполнения вилки и розетки, диаметра контактов либо варианта поляризации не допускается.

Также необходимо:

• выбирать сечение кабеля с учётом рабочего тока, длины линии, допустимого падения напряжения и условий охлаждения;

• обеспечивать качественную пайку или иной предусмотренный способ присоединения жил к хвостовикам контактов;

• соблюдать требования к экранированию кабеля и электрической непрерывности экрана;

• исключать перекос при резьбовом сочленении;

• защищать негерметичный разъём от прямого попадания влаги, пыли и агрессивных сред;

• периодически контролировать состояние контактов, изолятора, резьбы и кабельного ввода.

ШР40У3ЭГ9 остаётся практичным решением для трёхпроводных цепей, где необходимы высокая токовая способность, прочное резьбовое соединение, угловой кабельный вывод и устойчивость к тяжёлым условиям эксплуатации.
