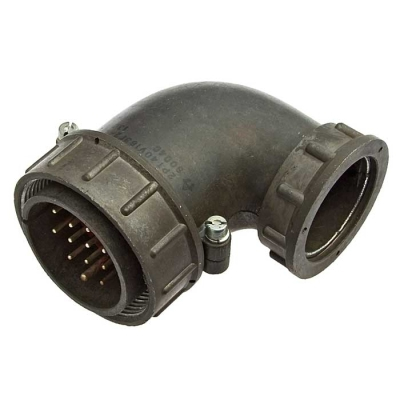

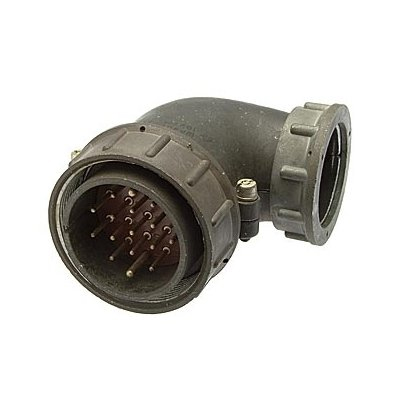

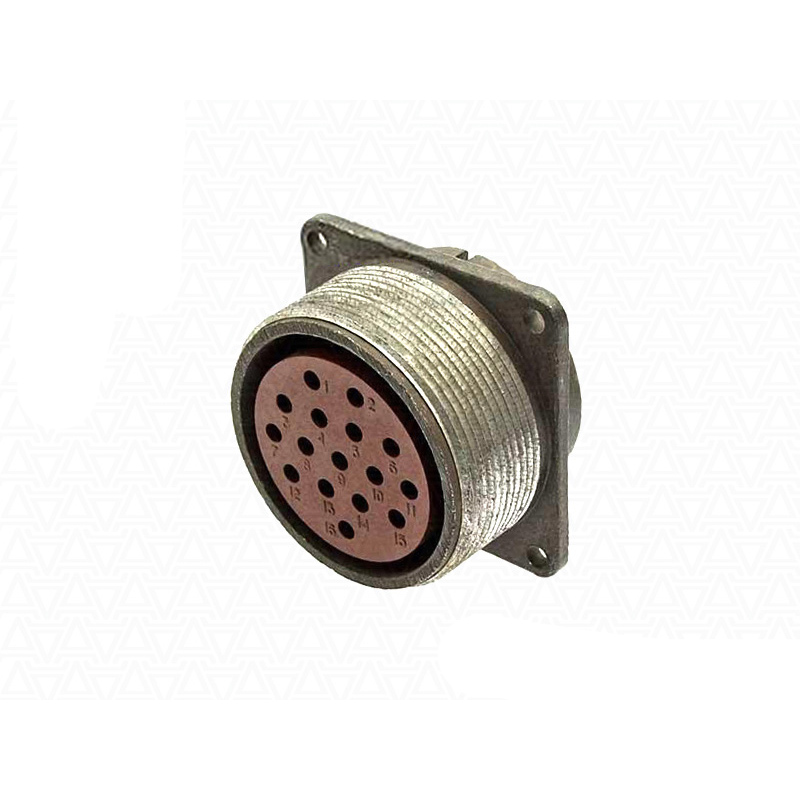

ШР40У1ЭГ2 — это низкочастотный цилиндрический электрический разъём (розетка кабельная) из серии ШР, предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц. Он используется в радиоэлектронной, радиотехнической аппаратуре и контрольно-измерительных приборах для внутреннего и наружного применения (при защите от пыли и влаги).

Расшифровка обозначения

• ШР — тип соединителя (негерметичный цилиндрический).

• 40 — условный размер корпуса.

• У — конструктивное исполнение: кабельная розетка с угловым патрубком.

• 1Э (вероятно, 16Э или аналог) — количество контактов и экранирование.

• Г2 — гайка для фиксации, второе поколение серии.

Технические характеристики

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) для одиночного действия и 350 м/с² (35 g) для многократного. Рабочий диапазон температур: от -60°C до +60°C, возможна работа при пониженном давлении до 1,3·10⁻⁴ Па. Сопротивление изоляции не менее 5000 МОм, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет. Климатическое исполнение — УХЛ (умеренный и холодный климат).

Применение

ШР40У1ЭГ2 подходит для приборной и кабельной частей аппаратуры с резьбовым соединением и одношпоночной поляризацией корпуса. Он обеспечивает надёжность в условиях вибрации, ударов и экстремальных температур, часто применяется в военной и промышленной технике.
