Назначение изделия

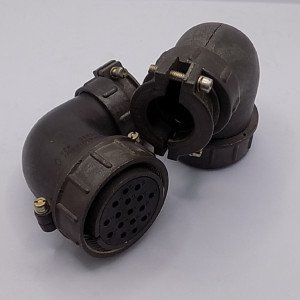

ШР40У16НШ2Н — кабельная розетка низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка обеспечивает надёжное соединение проводов, кабелей, узлов и блоков электро- и радиоаппаратуры, в том числе промышленного оборудования.

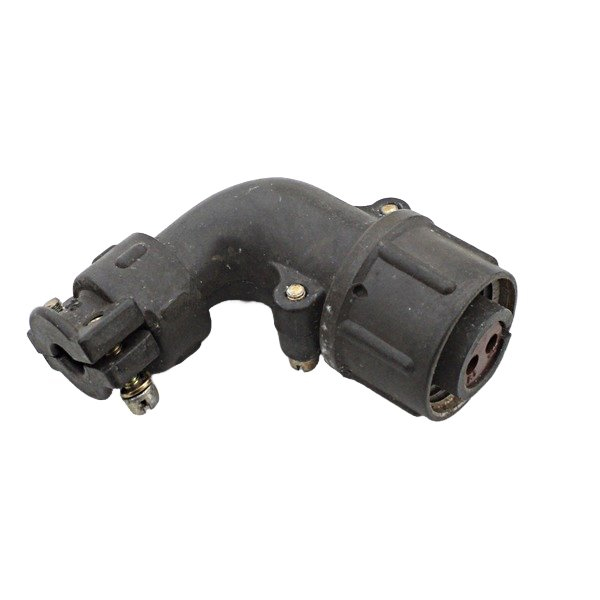

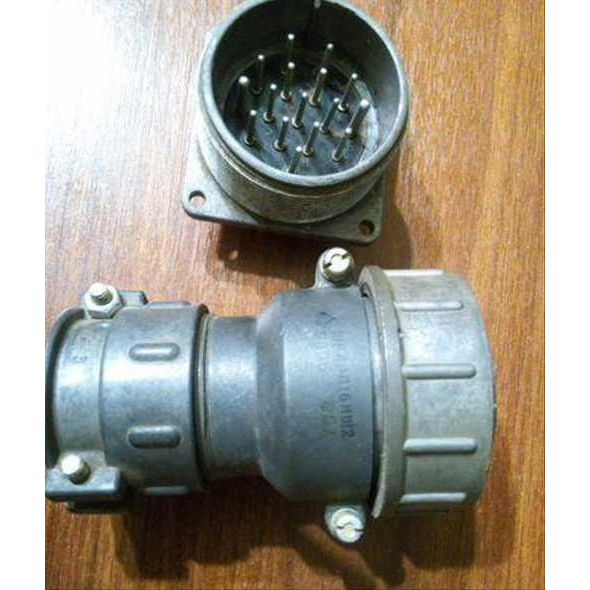

Конструктивная особенность исполнения — угловой патрубок, который упрощает кабельный монтаж и позволяет использовать розетку совместно с приборными частями без патрубка либо с прямым или угловым патрубком.

Расшифровка обозначения

Маркировка ШР40У16НШ2Н читается по элементам:

• ШР — тип соединителя, негерметичное исполнение;
• 40 — условный размер корпуса;
• У — угловой патрубок;
• 16 — количество контактов: 14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм;
• НШ — гайка для неэкранированного кабеля;
• 2 — сочетание контактов;
• Н — нормальные габариты.

Технические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

• Максимальная токовая нагрузка: 20 А на контакт диаметром 1,5 мм, 35 А на контакт диаметром 2,5 мм, суммарная — до 190 А.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 2 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ, то есть для умеренного и холодного климата; исполнение негерметичное.
• Количество сочленений-расчленений: 500.
• Стойкость к механическим ударам: до 350 метров на секунду в квадрате.
• Работа при пониженном давлении: до 1,3 на 10 в минус четвёртой степени Паскаля.

Материалы изготовления

Контакты выполнены из латуни с серебряным или никелевым покрытием, корпус — металлический, изолятор — карболитовый. Такое сочетание материалов обеспечивает стабильность контактного сопротивления и стойкость к температурным воздействиям в заявленном диапазоне.

Область применения

Розетка применяется для надёжного соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Типовые сферы использования включают промышленное оборудование, радиотехнические устройства и электронные блоки, где требуется цилиндрический низкочастотный соединитель с угловым кабельным вводом.

Угловой патрубок и гайка для неэкранированного кабеля делают изделие удобным при монтаже в стеснённых условиях, когда прямой ввод кабеля затруднён. Негерметичное исполнение и климатическое исполнение УХЛ допускают эксплуатацию в умеренном и холодном климате в пределах указанного температурного диапазона.

Краткие сведения

• Артикул: 10667.
• Категория: ШР40.
• Производитель: Коннектор.
• Тип: кабельная розетка низкочастотного цилиндрического соединителя серии ШР.
• Число контактов: 16 (14 диаметром 1,5 мм и 2 диаметром 2,5 мм).
• Исполнение: негерметичное, с угловым патрубком и гайкой для неэкранированного кабеля.
