Назначение соединителя ШР40У16НШ2Н

ШР40У16НШ2Н — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для надёжного соединения и коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется там, где требуется разъёмное подключение кабеля к блоку, прибору или другой части электрической схемы.

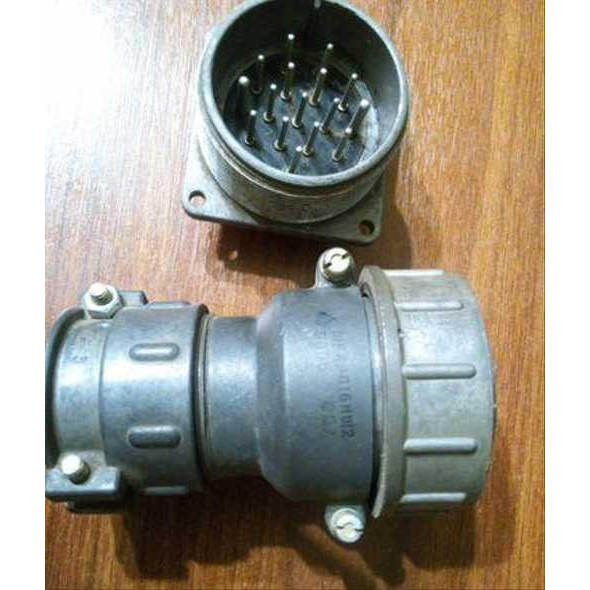

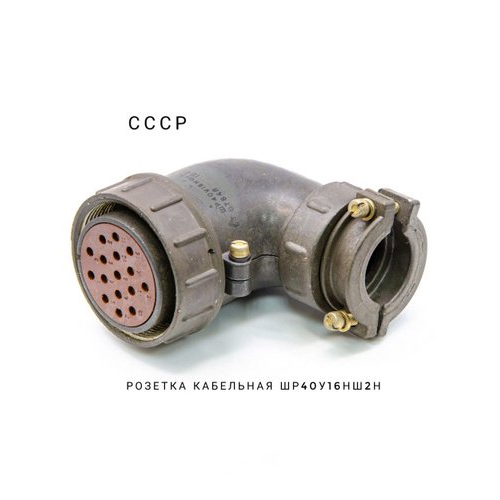

Конструкция с угловым патрубком позволяет удобно подводить неэкранированный кабель к месту установки, что особенно важно при монтаже в ограниченном пространстве, когда прямой ввод кабеля затруднён или невозможен.

Расшифровка обозначения

Маркировка ШР40У16НШ2Н несёт в себе полную информацию о конструкции и комплектации изделия:

• ШР — тип соединителя, негерметичное исполнение;
• 40 — условный размер корпуса;
• У — угловой патрубок для ввода кабеля;
• 16 — общее количество контактов;
• Н — гайка для неэкранированного кабеля;
• Ш — розетка;
• 2 — комбинация контактов: 14 штук диаметром 1,5 миллиметра и 2 штуки диаметром 2,5 миллиметра.

Подтверждённые технические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 мегагерц. Максимальное рабочее напряжение составляет 850 вольт (амплитудное значение).

Токовые характеристики определяются типом контактов. Общая максимальная токовая нагрузка достигает 190 ампер, при этом на каждый контакт диаметром 1,5 миллиметра приходится до 20 ампер, а на контакт диаметром 2,5 миллиметра — до 35 ампер.

• Сопротивление контакта диаметром 1,5 миллиметра — не более 2,5 миллиома;
• Сопротивление контакта диаметром 2,5 миллиметра — не более 1 миллиома;
• Сопротивление изоляции — не менее 5000 мегаом;
• Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия;
• Климатическое исполнение УХЛ — для внутреннего и наружного применения при защите от пыли и влаги;
• Вибрационные нагрузки — диапазон от 1 до 5000 герц при ускорении до 300 метров на секунду в квадрате;
• Ударные нагрузки — до 5000 метров на секунду в квадрате одиночные и до 350 метров на секунду в квадрате многократные;
• Пониженное атмосферное давление — до 1,3 умноженное на 10 в минус четвёртой степени паскаля.

Применение и показатели надёжности

Розетка используется для подключения кабелей в электротехнической и радиоаппаратуре, включая промышленные и гражданские объекты, эксплуатируемые в жёстких условиях. Угловой патрубок обеспечивает удобный монтаж неэкранированного кабеля там, где пространство для прокладки ограничено.

Заявленный ресурс изделия составляет 500 сочленений и расчленений. Наработка — не менее 1000 часов. Срок хранения — 15 лет.

Данные VirtueMart подтверждают приёмку «1» и год выпуска в диапазоне 85–89. Артикул изделия — 41333, категория — ШР40.
