Назначение разъёма ШР40У16НШ2Н

ШР40У16НШ2Н — это цилиндрический низкочастотный электрический разъём (соединитель), предназначенный для надёжного соединения проводов и кабелей в электро- и радиоаппаратуре. Изделие относится к категории кабельных розеток и применяется там, где требуется многократное сочленение и расчленение контактных линий без потери качества электрического контакта.

Основное назначение разъёма — работа в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Он используется в радиоэлектронной аппаратуре, щитах управления, промышленных и гражданских установках, где необходима стабильная передача сигнала и питания по многожильным кабельным линиям.

Расшифровка условного обозначения

Маркировка ШР40У16НШ2Н построена по стандартной схеме и содержит полную информацию о конструкции и типе контактов:

• ШР — тип негерметичного цилиндрического соединителя;
• 40 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком (под углом к оси разъёма);
• 16 — общее количество контактов;
• Н — исполнение для неэкранированного кабеля (гайка патрубка рассчитана на такие кабели);
• Ш — розетка (гнездо), а не вилка со штырями;
• 2Н — обозначение сочетания контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

Данная расшифровка позволяет однозначно идентифицировать изделие среди прочих представителей серии ШР и подобрать совместимые ответные части.

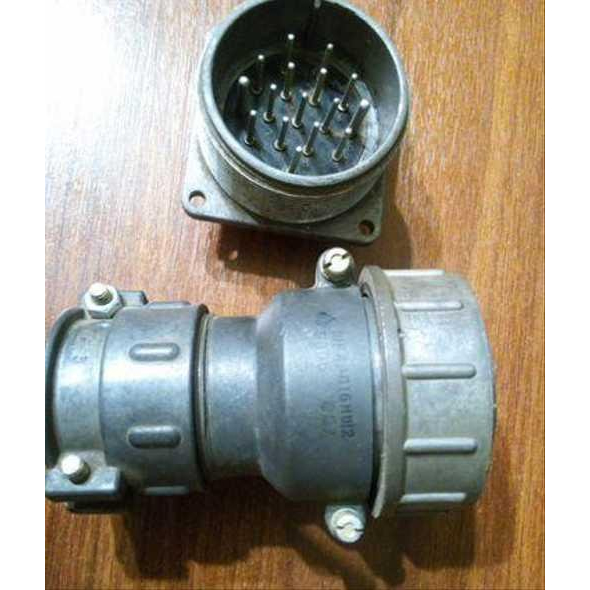

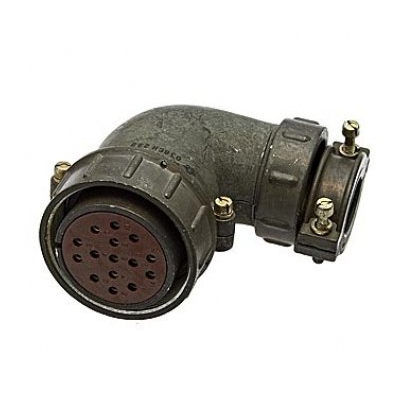

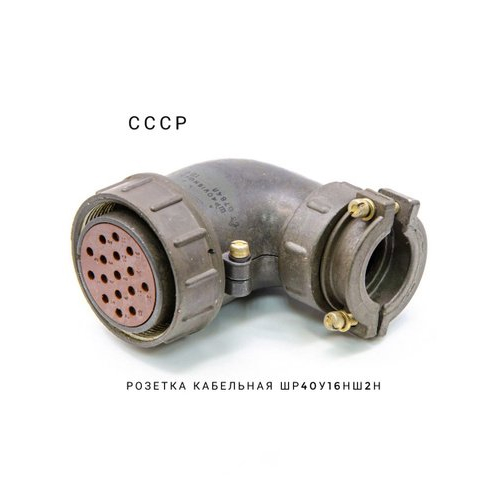

Конструкция и контактная группа

В разъёме ШР40У16НШ2Н предусмотрено 16 контактов: 14 малых диаметром 1,5 мм и 2 крупных диаметром 2,5 мм, рассчитанных на более высокий ток. Такое сочетание даёт возможность одновременно коммутировать сигнальные цепи и линии питания повышенной мощности в рамках одного соединителя.

Сопротивление отдельных контактов невелико — порядка единиц миллиом, что обеспечивает низкие потери и хорошую стабильность соединения при многократных включениях и отключениях. Угловой патрубок исполнения «У» позволяет подводить кабель под углом к оси разъёма, что удобно при ограниченном монтажном пространстве в блоках и щитах.

Электрические и климатические характеристики

Ключевые параметры, подтверждённые для данной модели, следующие:

• максимальное рабочее напряжение — до 850 В амплитудного значения;
• максимальная токовая нагрузка на малый контакт — до порядка 20 А;
• максимальная токовая нагрузка на крупный контакт — до 30–35 А;
• суммарная нагрузка по всем контактам — до около 190 А;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• рабочий диапазон температур — обычно от примерно минус 60 °C до плюс 60 °C;
• устойчивость к вибрации и ударам — в пределах установленных норм технических условий.

Климатическое исполнение обычно соответствует УХЛ (умеренный климат с широким диапазоном температур и влажности). Разъём может использоваться как внутри, так и снаружи помещений при дополнительной защите от пыли и влаги.

Применение и особенности эксплуатации

Розетка ШР40У16НШ2Н применяется как часть соединительных линий в блоках, щитах и кабельных трассах, где требуется надёжный контакт при многократных включениях и отключениях. Благодаря негерметичному исполнению и угловому патрубку изделие удобно монтируется в стеснённых условиях аппаратуры, а сочетание контактов разного диаметра делает его универсальным для смешанных сигнально-силовых цепей.

Приёмка и год выпуска

Для данной позиции указана приёмка «1», что подтверждает соответствие изделия установленным требованиям. Год выпуска — 90–92. Артикул товара — 41332, категория — ШР40.
