Назначение соединителя ШР40У16НШ2Н

ШР40У16НШ2Н — это низкочастотный цилиндрический кабельный соединитель резьбового типа, произведённый в Кыргызстане на заводе «Нур». Изделие относится к семейству ШР и предназначено для соединения проводов и кабелей в электронной и радиотехнической аппаратуре общего назначения.

Соединитель применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие разъёмы востребованы при построении жгутов и кабельных сборок, где требуется надёжное механическое крепление и стабильный электрический контакт в условиях внешних воздействий.

Конструктивные особенности

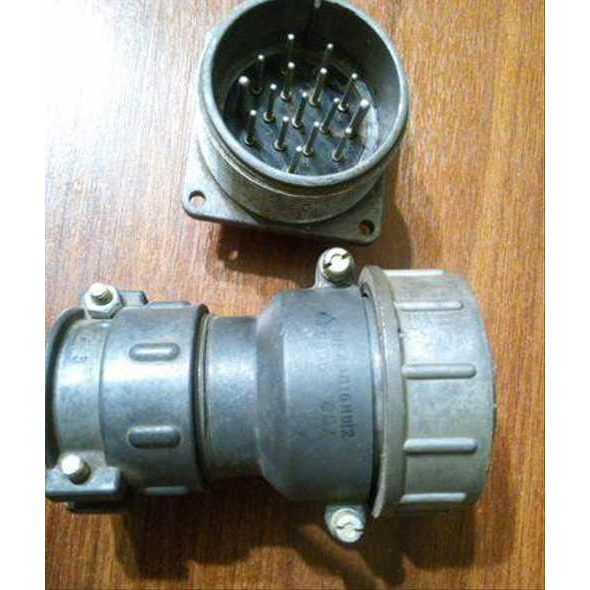

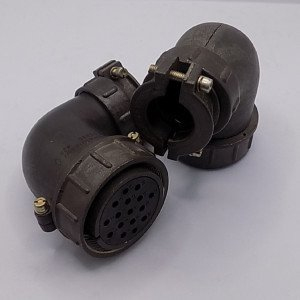

Корпус соединителя выполнен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Высота корпуса составляет около 88 мм. Конструкция представляет собой кабельную розетку с угловым патрубком, что упрощает прокладку кабеля под углом и экономит пространство внутри аппаратуры.

Расшифровка обозначения модели помогает точно понять исполнение изделия:

• «ШР» — тип соединителя, принадлежность к ряду ШР-разъёмов.
• «40» — условный размер корпуса.
• «У» — конструктивное исполнение; для кабельной части буква «У» означает угловой патрубок.
• «16» — количество контактов (16-контактное исполнение).
• «Н» — вид гайки патрубка для неэкранированного кабеля.
• «Ш» — тип контактной части, в данном случае розетка.
• «2» — обозначение сочетания контактов, то есть конкретная схема разводки.
• Дополнительная буква «Н» в конце обозначения обычно указывает на вариант исполнения или модификацию по техническим условиям и решению отдела технического контроля.

Электрические параметры

Рабочий ток одного контакта диаметром 1,5 мм обычно не превышает 10 А. Максимальное напряжение на контакт достигает 850 В при амплитудном значении. Соединитель рассчитан на эксплуатацию в цепях с частотой до 3 МГц, что соответствует задачам низкочастотной электронной и радиотехнической аппаратуры.

По количеству контактов модель относится к 16-контактному исполнению, а сочетание контактов обозначено индексом «2». Это позволяет использовать разъём для передачи нескольких независимых сигналов или цепей питания в пределах одного корпуса.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в условиях климатического исполнения УХЛ, то есть допускается внутренний и наружный монтаж при защите от пыли, влаги и прямого дождя. Диапазон температур эксплуатации составляет примерно от минус 60 °C до плюс 60 °C, при допустимом перегреве контактов до около плюс 110 °C.

Изделие устойчиво к вибрациям высокой частоты (до 5000 Гц) и к ударным нагрузкам. Ресурс по циклам сочленения и расчленения составляет не менее 500 циклов, что подтверждает пригодность разъёма для аппаратуры, требующей периодического подключения и отключения кабельных сборок.

Область применения

ШР40У16НШ2Н Нур применяется в электронной и радиотехнической аппаратуре общего назначения. Его используют для соединения проводов и кабелей внутри блоков, стоек и пультов, а также для подключения внешних кабельных линий к оборудованию. Угловой патрубок и гайка для неэкранированного кабеля делают модель удобной для монтажа в стеснённых условиях, а оксидированное покрытие корпуса обеспечивает защиту от коррозии в процессе эксплуатации.

Артикул изделия — 10665, категория — ШР40, производитель — «Нур». Изделие относится к 16-контактным кабельным розеткам резьбового типа с угловым патрубком и предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
