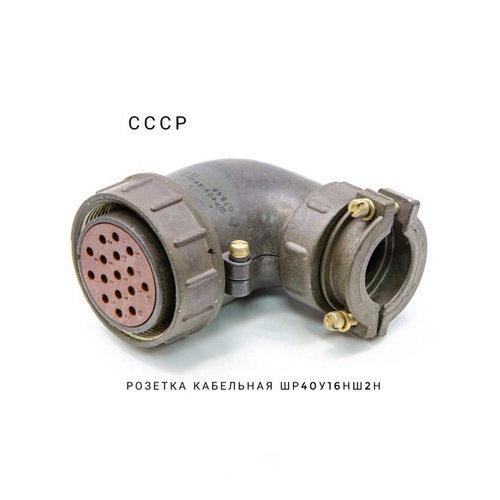

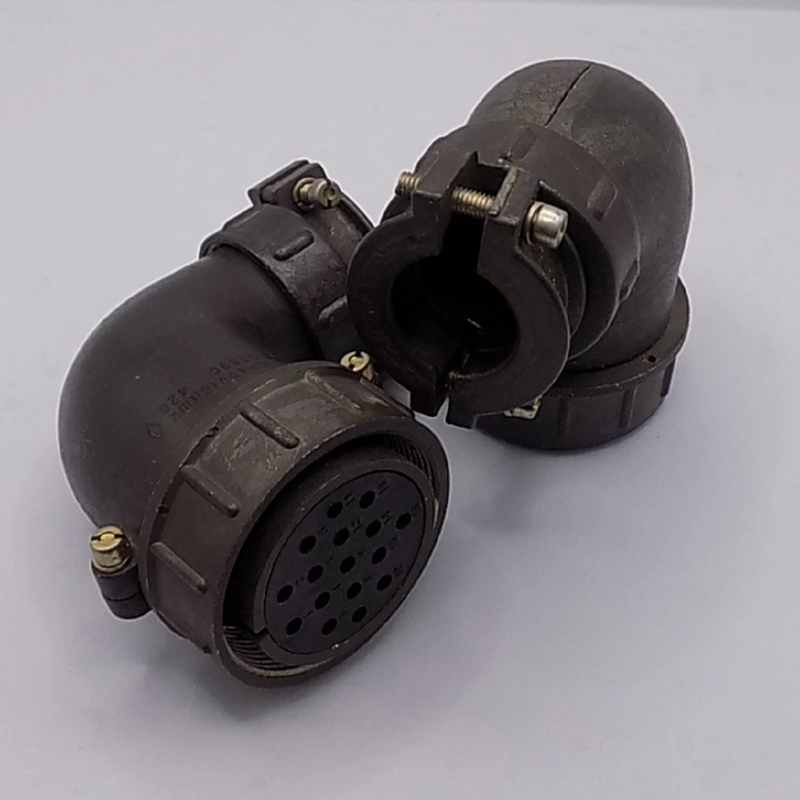

ШР40У16НШ2 — это кабельная угловая розетка серии ШР, предназначенная для надежного соединения в электрических цепях переменного, постоянного и импульсного тока.

Основные характеристики

Условный размер корпуса — 40 мм, количество контактов — 16 (из них 14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм).
Рабочий ток: до 10 А на контакты Ø1,5 мм и до 25 А на Ø2,5 мм, максимальное напряжение — 850 В (амплитудное значение), частота до 3 МГц.
Сопротивление контакта не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и исполнение

Розетка имеет угловой патрубок (У) для неэкранированного кабеля (НШ), монтаж — пайкой или объемный.
Материал контактов — серебро или никель, корпус — металл, изолятор — карболит, рабочая температура от -60 до +100 °С.
Количество сочленений-расчленений — 500, наработка — не менее 1000 часов, срок хранения — 15 лет.

Применение

Соединитель используется во внутренних и наружных условиях (с защитой от пыли и влаги) в климатическом исполнении УХЛ, совместим с вилками ШР40П16ЭШ2 или ШР40ПК16НШ2.
Выдерживает вибрации до 5000 м/с² (одиночное действие) и ускорения до 2000 м/с².
