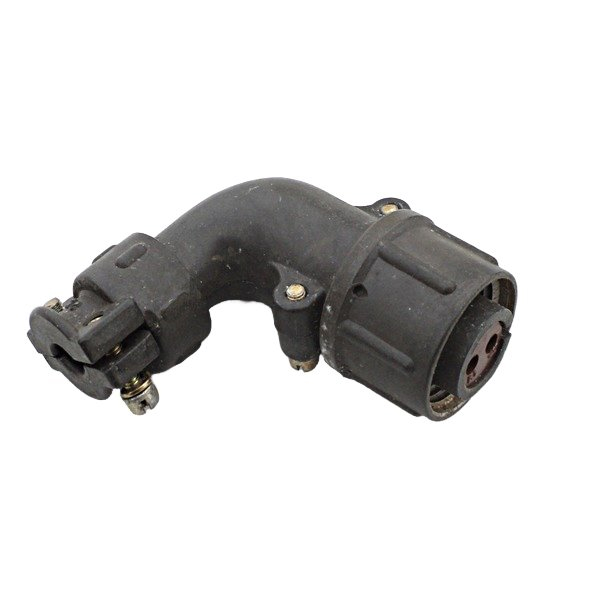

ШР40У16НШ2 — это тип кабельной розетки, предназначенной для соединения с экранированными и неэкранированными кабелями в электрических цепях. Она может использоваться как для постоянного, так и для переменного тока с частотой до 3 МГц и напряжением до 850 В.

Расшифровка обозначения

• ШР — тип соединителя.
• 40 — условный размер корпуса.
• У (или П ) — конструктивное исполнение: У — с угловым патрубком, П — с прямым патрубком.
• 16 — количество контактов.
• Н (или Э ) — вид гайки патрубка: Н — для неэкранированного кабеля, Э — для экранированного.
• Ш — вид контактов: Ш — розетка, Г — вилка .
• 2 — обозначение сочетания контактов (количество и диаметр).

Технические характеристики

• Рабочий ток :
  • Для контактов диаметром 1,5 мм: до 10 А.
  • Для контактов диаметром 2,5 мм: до 25 А.
• Максимальное рабочее напряжение : не более 850 В.
• Сопротивление на контактах :
  • Для 1,5 мм: 2,5 мОм.
  • Для 2,5 мм: 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Количество сочленений/расчленений : до 500 раз.
• Минимальная наработка : не менее 1000 часов.
• Срок сохраняемости : не менее 15 лет.

Условия эксплуатации

• Температура окружающего воздуха: от -60°С до +60°С.
• Смена температур (с учетом перегрева): от -60°С до +110°С.
• Атмосферное пониженное рабочее давление: $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па (или $10^{-6}$ 1 0 ? 6 мм рт. ст.).

Механические характеристики

• Ускорение при одиночном механическом ударе: до $5000,ext{ }^2$ 5000 2 .
• Ускорение при многократном механическом ударе: до $350,ext{ }^2$ 350 2 .
• Ускорение линейной нагрузки: до $2000,ext{ }^2$ 2000 2 .

Данная розетка широко используется в различных отраслях благодаря своей надежности и долговечности.
