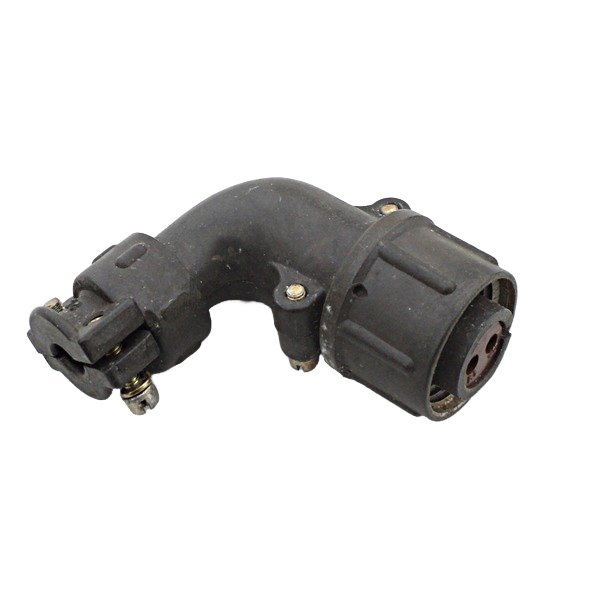

Соединители ШР40У16НШ2 представляют собой кабельные розетки, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Эти соединители имеют резьбовое сочленение и могут быть использованы с экранированными или неэкранированными кабелями.

Технические характеристики

• Количество контактов : 16, из них 14 контакта диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• Максимальная токовая нагрузка :

  • Для контактов диаметром 1,5 мм: до 10 А.

  • Для контактов диаметром 2,5 мм: до 25 А.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

Условия эксплуатации

• Температурный диапазон : от -60°C до +60°C, с учетом перегрева контактов до +110°C.

• Синусоидальная вибрация : частота от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар :

  • Одиночный: ускорение 5000 м/с? (500 g).

  • Многократный: ускорение 350 м/с? (35 g).

• Атмосферное пониженное давление : 1,3·10?? Па (10?? мм рт. ст.).

Эти соединители широко используются в электро- и радиоаппаратуре для соединения и разъединения электрических цепей.
